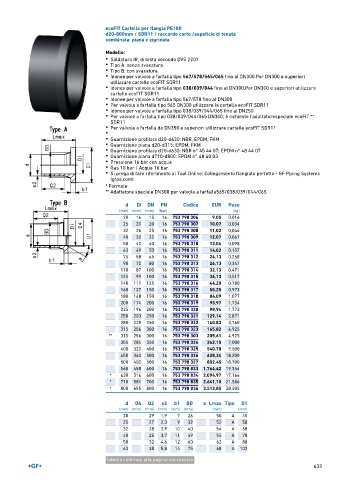

ecoFIT Cartella per flangia PE100
d20-800mm / SDR11 / raccordo corto /supeficie di tenuta
combinata: piana e zigrinata

Modello:
• Saldatura IR, di testa secondo DVS 2207
• Tipo A: senza svasatura
• Tipo B: con svasatura
• Idonee per valvole a farfalla tipo 567/578/565/065 fino al DN300.Per DN300 e superiori
utilizzare cartelle ecoFIT SDR11
• Idonee per valvole a farfalla tipo 038/039/044 fino al DN300.Per DN300 e superiori utilizzare
cartelle ecoFIT SDR11
• Idonee per valvole a farfalla tipo 567/578 fino al DN300
• Per valvola a farfalla tipo 565 DN300 utilizzare la cartella ecoFIT SDR11
• Idonee per valvole a farfalla tipo 038/039/044/065 fino al DN250
• Per valvole a farfalla tipo 038/039/044/065 DN300; è richiesto l'adattatorespeciale ecoFIT **
SDR11
• Per valvole a farfalla da DN350 e superiori utilizzare cartelle ecoFIT SDR11
•
• Guarnizione profilata d20-d630: NBR, EPDM, FKM
• Guarnizione piana d20-d315: EPDM, FKM
• Guarnizione profilata d20-d630: NBR n° 45 44 07; EPDM n° 48 44 07
• Guarnizione piana d710-d800: EPDM n° 48 40 03
• Pressione 16 bar con acqua
• Gas 10 bar / Acqua 16 bar
• Si prega di fare riferimento al Tool Online: Collegamento flangiato perfetto - GF Piping Systems
(gfps.com)
* Formate
** Adattatore speciale DN300 per valvola a farfalla565/038/039/044/065

d Di DN PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
20 16 15 16 753 798 306 9,05 0,016
25 20 20 16 753 798 307 10,07 0,034
32 26 25 16 753 798 308 11,02 0,046
40 32 32 16 753 798 309 12,07 0,067
50 40 40 16 753 798 310 13,04 0,098
63 49 50 16 753 798 311 14,02 0,157
75 58 65 16 753 798 312 24,13 0,258
90 70 80 16 753 798 313 26,13 0,347
110 87 100 16 753 798 314 32,13 0,471
125 99 100 16 753 798 315 36,13 0,517
140 111 125 16 753 798 316 44,20 0,780
160 127 150 16 753 798 317 50,25 0,973
180 148 150 16 753 798 318 84,09 1,077
200 174 200 16 753 798 319 93,97 1,734
225 196 200 16 753 798 320 98,94 1,772
250 203 250 16 753 798 321 129,14 2,871
280 228 250 16 753 798 322 140,83 3,760
315 256 300 16 753 798 323 165,82 4,925
** 315 256 300 16 753 798 303 205,61 4,925
355 284 350 16 753 798 324 262,15 7,000
400 320 400 16 753 798 325 540,78 9,500
450 360 500 16 753 798 326 628,34 18,200
500 400 500 16 753 798 327 802,45 18,700
560 458 600 16 753 798 833 1.764,42 19,354
* 630 516 600 16 753 798 834 2.094,97 17,166
* 710 581 700 16 753 798 835 2.641,10 21,586
* 800 655 800 16 753 798 836 3.513,85 28,505

d D4 Q2 s2 b1 BD a Lmax Tipo D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 29 1,9 7 26 50 A 45
25 27 2,3 9 32 52 A 58
32 28 2,9 10 40 54 A 68
40 25 3,7 11 49 55 A 78
50 32 4,6 12 60 62 A 88
63 38 5,8 14 75 68 A 102
tabella continua alla pagina successiva
