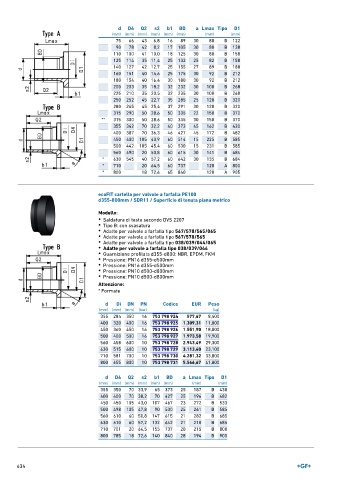

Page 634 - GEORGFISCHER - LISTINO 896

d D4 Q2 s2 b1 BD a Lmax Tipo D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 66 43 6,8 16 89 30 80 B 122
90 78 42 8,2 17 105 30 80 B 138
110 100 41 10,0 18 125 30 80 B 158
125 114 35 11,4 25 132 25 82 B 158
140 127 42 12,7 25 155 27 89 B 188
160 151 40 14,6 25 175 30 92 B 212
180 154 40 16,4 30 180 30 92 B 212
200 203 35 18,2 32 232 30 100 B 268
225 210 35 20,5 32 235 30 100 B 268
250 252 45 22,7 35 285 25 120 B 320
280 265 45 25,4 37 291 30 120 B 320
315 290 50 28,6 50 335 22 150 B 370
** 315 300 50 28,6 50 335 30 150 B 370
355 342 70 32,2 40 373 45 162 B 430
400 387 70 36,3 46 427 45 172 B 482
450 400 105 40,9 60 514 15 225 B 585
500 442 105 45,4 60 530 15 231 B 585
560 490 20 50,8 60 615 30 141 B 684
* 630 545 40 57,2 60 642 30 135 B 684
* 710 20 64,5 60 737 120 A 800
* 800 18 72,6 65 840 120 A 905

ecoFIT cartella per valvole a farfalla PE100
d355-800mm / SDR11 / Superficie di tenuta piana metrico

Modello:
• Saldatura di testa secondo DVS 2207
• Tipo B: con svasatura
• Adatte per valvole a farfalla tipo 567/578/565/065
• Adatte per valvole a farfalla tipo 567/578/565
• Adatte per valvole a farfalla tipo 038/039/044/065
• Adatte per valvole a farfalla tipo 038/039/044
• Guarnizione profilata d355-d800: NBR, EPDM, FKM
• Pressione: PN16 d355-d500mm
• Pressione: PN16 d355-d500mm
• Pressione: PN10 d500-d800mm
• Pressione: PN10 d500-d800mm

Attenzione:
* Formate

d Di DN PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
355 284 350 16 753 798 924 577,47 8,400
400 320 400 16 753 798 925 1.309,31 11,000
450 360 450 16 753 798 926 1.551,90 18,800
500 400 500 16 753 798 927 1.973,58 19,900
560 458 600 10 753 798 728 2.943,49 29,300
630 515 600 10 753 798 729 3.113,40 23,100
710 581 700 10 753 798 730 4.281,32 33,800
800 655 800 10 753 798 731 5.566,67 41,800

d D4 Q2 s2 b1 BD a Lmax Tipo D1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
355 350 70 33,9 65 373 25 187 B 430
400 400 70 38,2 70 427 25 196 B 482
450 450 105 43,0 107 467 23 272 B 533
500 498 105 47,8 90 530 25 261 B 585
560 610 60 50,8 147 615 21 282 B 685
630 610 60 57,2 132 642 21 210 B 685
710 701 20 64,5 155 737 20 215 B 800
800 785 18 72,6 140 840 28 194 B 905

634
