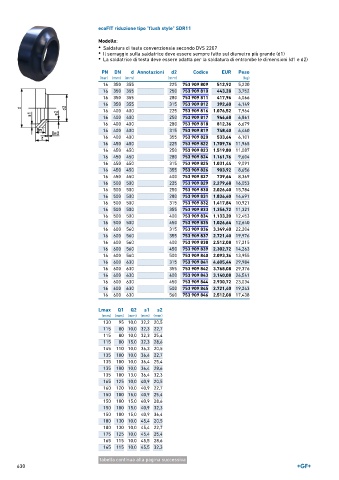

Page 630 - GEORGFISCHER - LISTINO 896

ecoFIT riduzione tipo "flush style" SDR11
Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• Il serraggio sulla saldatrice deve essere sempre fatto sul diametro più grande (d1)
• La saldatrice di testa deve essere adatta per la saldatura di entrambe le dimensioni (d1 e d2)

PN DN d Annotazioni d2 Codice EUR Peso
(bar) (mm) (mm) (mm) (kg)
16 350 355 225 753 909 809 512,92 5,230
16 350 355 250 753 909 810 443,28 3,752
16 350 355 280 753 909 811 417,96 4,066
16 350 355 315 753 909 812 392,60 4,149
16 400 400 225 753 909 816 1.076,52 7,964
16 400 400 250 753 909 817 946,68 6,861
16 400 400 280 753 909 818 812,36 6,679
16 400 400 315 753 909 819 748,40 6,460
16 400 400 355 753 909 820 533,64 6,101
16 450 450 225 753 909 822 1.709,76 11,965
16 450 450 250 753 909 823 1.519,80 11,087
16 450 450 280 753 909 824 1.161,76 9,604
16 450 450 315 753 909 825 1.031,44 9,091
16 450 450 355 753 909 826 903,92 8,656
16 450 450 400 753 909 827 739,64 8,369
16 500 500 225 753 909 829 2.279,68 16,053
16 500 500 250 753 909 830 2.026,40 15,784
16 500 500 280 753 909 831 1.836,40 14,691
16 500 500 315 753 909 832 1.417,84 10,921
16 500 500 355 753 909 833 1.356,72 11,321
16 500 500 400 753 909 834 1.133,20 12,453
16 500 500 450 753 909 835 1.026,64 12,640
16 600 560 315 753 909 836 3.349,40 22,204
16 600 560 355 753 909 837 2.721,40 19,976
16 600 560 400 753 909 838 2.512,08 17,215
16 600 560 450 753 909 839 2.302,72 14,263
16 600 560 500 753 909 840 2.093,36 13,955
16 600 630 315 753 909 841 4.605,44 29,984
16 600 630 355 753 909 842 3.768,08 29,376
16 600 630 400 753 909 843 3.140,08 26,541
16 600 630 450 753 909 844 2.930,72 23,034
16 600 630 500 753 909 845 2.721,40 19,243
16 600 630 560 753 909 846 2.512,08 17,438

Lmax Q1 Q2 s1 s2
(mm) (mm) (mm) (mm) (mm)
130 95 10,0 32,2 20,5
115 80 10,0 32,3 22,7
115 80 10,0 32,3 25,4
115 80 15,0 32,3 28,6
145 110 10,0 36,3 20,5
135 100 10,0 36,4 22,7
135 100 10,0 36,4 25,4
135 100 10,0 36,4 28,6
135 100 13,0 36,4 32,3
165 125 10,0 40,9 20,5
160 120 10,0 40,9 22,7
150 100 15,0 40,9 25,4
150 100 15,0 40,9 28,6
150 100 15,0 40,9 32,3
150 100 15,0 40,9 36,4
180 130 10,0 45,4 20,5
180 130 10,0 45,4 22,7
175 125 10,0 45,4 25,4
165 115 10,0 45,5 28,6
165 115 10,0 45,5 32,3
tabella continua alla pagina successiva
630
