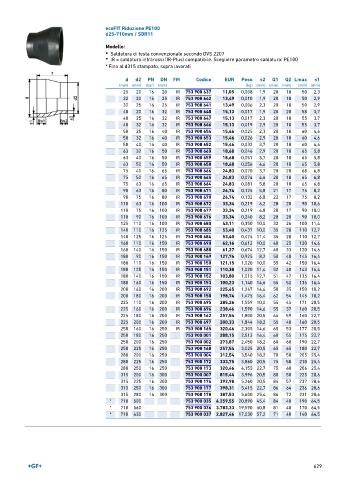

Page 629 - GEORGFISCHER - LISTINO 896

ecoFIT Riduzione PE100
d25-710mm / SDR11

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = saldatura infrarossi (IR-Plus) compatibile. Scegliere parametro saldatura: PE100

* Fino al d315 stampato, sopra lavorati

d d2 PN DN FM Codice EUR Peso s2 Q1 Q2 Lmax s1
(mm) (mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
25 20 16 20 IR 753 908 637 11,05 0,008 1,9 20 18 50 2,3
32 20 16 25 IR 753 908 642 13,49 0,010 1,9 20 18 50 2,9
32 25 16 25 IR 753 908 641 13,49 0,006 2,3 20 18 50 2,9
40 20 16 32 IR 753 908 648 15,13 0,017 1,9 20 20 58 3,7
40 25 16 32 IR 753 908 647 15,13 0,017 2,3 20 18 55 3,7
40 32 16 32 IR 753 908 646 15,13 0,019 2,9 20 18 55 3,7
50 25 16 40 IR 753 908 654 15,46 0,025 2,3 20 18 60 4,6
50 32 16 40 IR 753 908 653 15,46 0,026 2,9 20 18 60 4,6
50 40 16 40 IR 753 908 652 15,46 0,032 3,7 20 18 60 4,6
63 32 16 50 IR 753 908 660 18,68 0,046 2,9 20 18 65 5,8
63 40 16 50 IR 753 908 659 18,68 0,051 3,7 20 18 65 5,8
63 50 16 50 IR 753 908 658 18,68 0,056 4,6 20 18 65 5,8
75 40 16 65 IR 753 908 666 24,83 0,070 3,7 20 20 68 6,8
75 50 16 65 IR 753 908 665 24,83 0,074 4,6 20 18 65 6,8
75 63 16 65 IR 753 908 664 24,83 0,081 5,8 20 18 65 6,8
90 63 16 80 IR 753 908 671 26,74 0,125 5,8 21 17 75 8,2
90 75 16 80 IR 753 908 670 26,74 0,132 6,8 22 17 75 8,2
110 63 16 100 IR 753 908 672 33,34 0,219 6,2 28 28 90 10,6
110 75 16 100 IR 753 908 677 33,34 0,219 6,8 28 17 90 10,0
110 90 16 100 IR 753 908 676 33,34 0,240 8,2 28 20 90 10,0
125 110 16 100 IR 753 908 680 43,11 0,350 10,0 32 26 100 11,4
140 110 16 125 IR 753 908 685 53,40 0,437 10,0 35 28 110 12,7
140 125 16 125 IR 753 908 684 53,40 0,474 11,4 35 28 110 12,7
160 110 16 150 IR 753 908 690 62,16 0,612 10,0 40 25 120 14,6
160 140 16 150 IR 753 908 688 61,27 0,674 12,7 40 33 120 14,6
180 90 16 150 IR 753 908 149 127,74 0,925 8,2 50 40 145 16,4
180 110 16 150 IR 753 908 150 121,15 1,020 10,0 55 42 150 16,4
180 125 16 150 IR 753 908 151 110,38 1,020 11,4 52 40 143 16,4
180 140 16 150 IR 753 908 152 103,80 1,015 12,7 51 47 135 16,4
180 160 16 150 IR 753 908 153 100,23 1,140 14,6 55 52 135 16,4
200 160 16 200 IR 753 908 692 225,65 1,247 14,6 50 35 150 18,2
200 180 16 200 IR 753 908 158 198,74 1,475 16,4 62 54 145 18,2
225 110 16 200 IR 753 908 695 285,26 1,559 10,0 55 45 171 20,5
225 160 16 200 IR 753 908 696 238,46 1,590 14,6 55 37 160 20,5
225 180 16 200 IR 753 908 162 257,54 1,800 20,5 64 59 160 22,7
225 200 16 200 IR 753 908 697 200,33 1,844 18,2 55 48 160 20,5
250 160 16 250 IR 753 908 165 320,46 2,305 14,6 65 53 177 20,5
250 180 16 250 753 900 001 288,15 2,513 16,4 60 55 175 22,7
250 200 16 250 753 900 002 273,87 2,450 18,2 60 60 190 22,7
250 225 16 250 753 908 168 257,54 3,025 20,5 65 65 180 22,7
280 200 16 250 753 900 004 312,54 3,540 18,2 70 50 205 25,4
280 225 16 250 753 908 172 333,75 3,860 20,5 75 58 210 25,4
280 250 16 250 753 908 173 320,46 4,155 22,7 75 60 206 25,4
315 200 16 300 753 900 007 815,44 3,996 20,5 80 50 225 28,6
315 225 16 300 753 908 176 392,98 5,260 20,5 84 57 237 28,6
315 250 16 300 753 908 177 398,31 5,415 22,7 86 64 236 28,6
315 280 16 300 753 908 178 387,53 5,600 25,4 86 72 231 28,6
* 710 500 753 900 035 4.259,55 20,890 45,4 84 40 190 64,5
* 710 560 753 900 036 3.783,33 19,590 50,8 81 40 170 64,5
* 710 630 753 900 037 2.827,46 17,030 57,2 71 40 140 64,5

629
