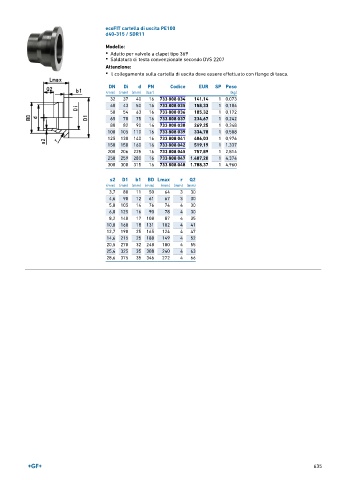

ecoFIT cartella di uscita PE100
d40-315 / SDR11

Modello:
• Adatto per valvole a clapet tipo 369
• Saldatura di testa convenzionale secondo DVS 2207

Attenzione:
• Il collegamento sulla cartella di uscita deve essere effettuato con flange di tasca.

DN Di d PN Codice EUR SP Peso
(mm) (mm) (mm) (bar) (kg)
32 37 40 16 733 808 034 141,14 1 0,073
40 43 50 16 733 808 035 158,33 1 0,104
50 54 63 16 733 808 036 185,32 1 0,172
65 70 75 16 733 808 037 234,67 1 0,242
80 82 90 16 733 808 038 269,25 1 0,348
100 105 110 16 733 808 039 334,78 1 0,508
125 130 140 16 733 808 041 406,03 1 0,976
150 158 160 16 733 808 042 519,19 1 1,337
200 206 225 16 733 808 045 757,89 1 2,814
250 259 280 16 733 808 047 1.407,20 1 4,374
300 308 315 16 733 808 048 1.788,37 1 4,960

s2 D1 b1 BD Lmax r Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
3,7 80 11 50 64 3 30
4,6 90 12 61 67 3 30
5,8 105 14 76 74 4 30
6,8 125 16 90 78 4 30
8,2 140 17 108 87 4 35
10,0 160 18 131 102 4 41
12,7 190 25 165 124 4 47
14,6 215 25 188 149 4 52
20,5 270 32 248 180 4 55
25,4 325 35 308 240 4 63
28,6 375 35 346 272 4 66
