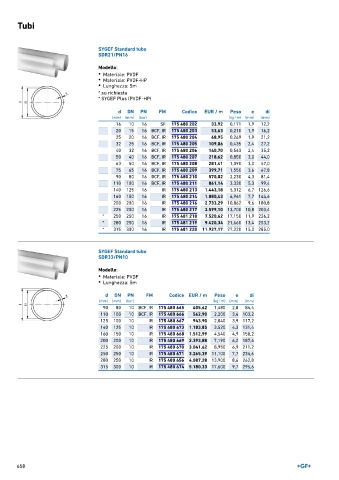

Page 658 - GEORGFISCHER - LISTINO 896

Tubi

SYGEF Standard tubo
SDR21/PN16

Modello:
• Materiale: PVDF
• Materiale: PVDF-HP
• Lunghezza: 5m

* su richiesta
* SYGEF Plus (PVDF-HP)

d DN PN FM Codice EUR / m Peso e di
(mm) (mm) (bar) (kg ⁄ m) (mm) (mm)
16 10 16 SF 175 480 202 33,92 0,171 1,9 12,2
20 15 16 BCF, IR 175 480 203 53,63 0,210 1,9 16,2
25 20 16 BCF, IR 175 480 204 68,95 0,269 1,9 21,2
32 25 16 BCF, IR 175 480 205 109,06 0,435 2,4 27,2
40 32 16 BCF, IR 175 480 206 140,70 0,563 2,4 35,2
50 40 16 BCF, IR 175 480 207 218,62 0,850 3,0 44,0
63 50 16 BCF, IR 175 480 208 281,41 1,090 3,0 57,0
75 65 16 BCF, IR 175 480 209 399,71 1,550 3,6 67,8
90 80 16 BCF, IR 175 480 210 570,02 2,230 4,3 81,4
110 100 16 BCF, IR 175 480 211 861,14 3,330 5,3 99,4
140 125 16 IR 175 480 213 1.443,18 5,312 6,7 126,6
160 150 16 IR 175 480 214 1.880,43 6,961 7,7 144,6
200 200 16 IR 175 480 216 2.733,29 10,862 9,6 180,8
225 200 16 IR 175 480 217 3.599,10 13,700 10,8 203,4
* 250 250 16 IR 175 481 218 7.520,62 17,150 11,9 226,2
* 280 250 16 IR 175 481 219 9.420,34 21,660 13,4 253,2
* 315 300 16 IR 175 481 220 11.927,17 27,220 15,0 285,0

SYGEF Standard tubo
SDR33/PN10
Modello:
• Materiale: PVDF
• Lunghezza: 5m

d DN PN FM Codice EUR / m Peso e di
(mm) (mm) (bar) (kg ⁄ m) (mm) (mm)
90 80 10 BCF, IR 175 480 665 405,62 1,480 2,8 84,4
110 100 10 BCF, IR 175 480 666 562,90 2,200 3,4 103,2
125 100 10 IR 175 480 667 943,90 2,840 3,9 117,2
140 125 10 IR 175 480 673 1.183,85 3,520 4,3 131,4
160 150 10 IR 175 480 668 1.512,99 4,540 4,9 150,2
200 200 10 IR 175 480 669 2.393,88 7,190 6,2 187,6
225 200 10 IR 175 480 670 3.041,62 8,950 6,9 211,2
250 250 10 IR 175 480 671 3.265,39 11,100 7,7 234,6
280 250 10 IR 175 480 656 4.087,28 13,900 8,6 262,8
315 300 10 IR 175 480 674 5.180,33 17,600 9,7 295,6
