Page 663 - GEORGFISCHER - LISTINO 896

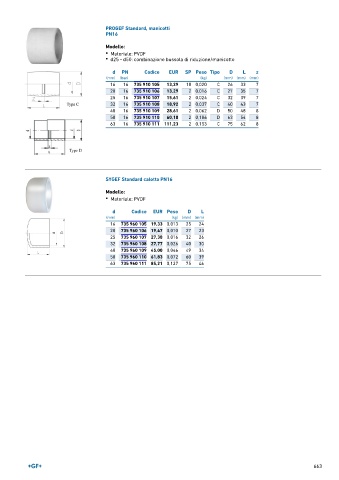

PROGEF Standard, manicotti
PN16

Modello:
• Materiale: PVDF
• d25 - d50: combinazione bussola di riduzione/manicotto

d PN Codice EUR SP Peso Tipo D L z
(mm) (bar) (kg) (mm) (mm) (mm)
16 16 735 910 105 13,29 10 0,020 C 26 33 7
20 16 735 910 106 13,29 2 0,016 C 27 35 7
25 16 735 910 107 15,61 2 0,024 C 32 39 7
32 16 735 910 108 18,92 2 0,037 C 40 43 7
40 16 735 910 109 28,61 2 0,062 D 50 48 8
50 16 735 910 110 60,18 2 0,106 D 63 54 8
63 16 735 910 111 111,23 2 0,153 C 75 62 8

SYGEF Standard calotta PN16
Modello:
• Materiale: PVDF

d Codice EUR Peso D L
(mm) (kg) (mm) (mm)
16 735 960 105 19,33 0,013 25 24
20 735 960 106 19,47 0,010 27 23
25 735 960 107 27,38 0,016 32 26
32 735 960 108 27,77 0,026 40 30
40 735 960 109 45,00 0,046 49 34
50 735 960 110 61,83 0,072 60 39
63 735 960 111 85,21 0,127 75 46

663
