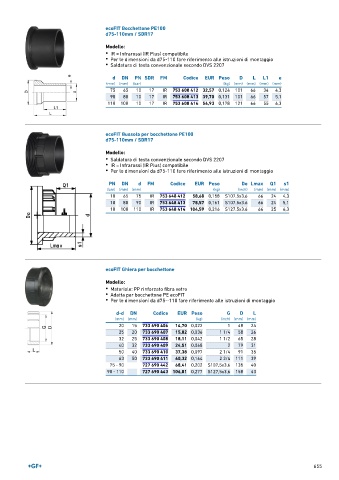

Page 655 - GEORGFISCHER - LISTINO 896

ecoFIT Bocchettone PE100
d75-110mm / SDR17

Modello:
• IR = Infrarossi (IR Plus) compatibile
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
• Saldatura di testa convenzionale secondo DVS 2207

d DN PN SDR FM Codice EUR Peso D L L1 e
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
75 65 10 17 IR 753 608 412 32,57 0,124 101 66 34 4,3
90 80 10 17 IR 753 608 413 39,70 0,131 101 66 57 5,1
110 100 10 17 IR 753 608 414 54,93 0,178 121 66 55 6,3

ecoFIT Bussola per bocchettone PE100
d75-110mm / SDR17

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = Infrarossi (IR Plus) compatibile
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

PN DN d FM Codice EUR Peso Do Lmax Q1 s1
(bar) (mm) (mm) (kg) (inch) (mm) (mm) (mm)
10 65 75 IR 753 648 412 58,68 0,158 S107.5x3.6 66 24 4,3
10 80 90 IR 753 648 413 78,57 0,161 S107.5x3.6 66 24 5,1
10 100 110 IR 753 648 414 104,59 0,216 S127.5x3.6 66 25 6,3

ecoFIT Ghiera per bocchettone

Modello:
• Materiale: PP rinforzato fibra vetro
• Adatta per bocchettone PE ecoFIT
• Per le dimensioni da d75--110 fare riferimento alle istruzioni di montaggio

d-d DN Codice EUR Peso G D L
(mm) (mm) (kg) (inch) (mm) (mm)
20 15 733 690 406 14,70 0,022 1 48 24
25 20 733 690 407 15,02 0,036 1 1/4 58 26
32 25 733 690 408 18,11 0,042 1 1/2 65 28
40 32 733 690 409 24,51 0,068 2 79 31
50 40 733 690 410 37,38 0,097 2 1/4 91 35
63 50 733 690 411 60,32 0,164 2 3/4 111 39
75 - 90 727 690 442 68,41 0,202 S107,5x3,6 135 40
90 - 110 727 690 443 106,01 0,277 S127,5x3,6 158 43
