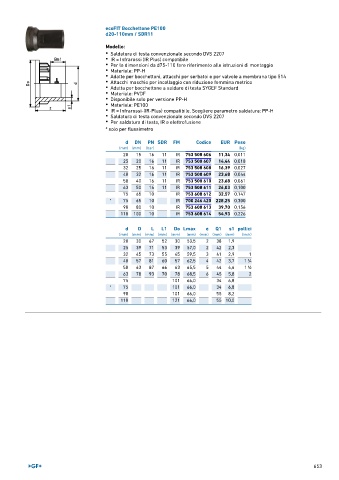

Page 653 - GEORGFISCHER - LISTINO 896

ecoFIT Bocchettone PE100
d20-110mm / SDR11

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = Infrarossi (IR Plus) compatibile
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio
• Materiale: PP-H
• Adatte per bocchettoni, attacchi per serbatoi e per valvole a membrana tipo 514
• Attacchi maschio per incollaggio con riduzione femmina metrico
• Adatta per bocchettone a saldare di testa SYGEF Standard
• Materiale: PVDF
• Disponibile solo per versione PP-H
• Materiale: PE100
• IR = Infrarossi-(IR-Plus) compatibile. Scegliere parametro saldatura: PP-H
• Saldatura di testa convenzionale secondo DVS 2207
• Per saldatura di testa, IR e elettrofusione

* solo per flussimetro

d DN PN SDR FM Codice EUR Peso
(mm) (mm) (bar) (kg)
20 15 16 11 IR 753 508 606 11,34 0,011
25 20 16 11 IR 753 508 607 14,44 0,018
32 25 16 11 IR 753 508 608 16,39 0,027
40 32 16 11 IR 753 508 609 23,68 0,044
50 40 16 11 IR 753 508 610 23,68 0,061
63 50 16 11 IR 753 508 611 26,03 0,100
75 65 10 IR 753 608 612 32,57 0,147
* 75 65 10 IR 700 246 420 228,25 0,300
90 80 10 IR 753 608 613 39,70 0,156
110 100 10 IR 753 608 614 54,93 0,226

d D L L1 Do Lmax e Q1 s1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
20 30 67 52 30 53,5 2 38 1,9
25 39 71 53 39 57,0 2 42 2,3
32 45 73 55 45 59,5 3 41 2,9 1
1
40 57 81 60 57 62,5 4 42 3,7 1 ∕4
50 63 87 66 63 65,5 5 44 4,6 1 ∕2
1
63 78 93 70 78 68,5 6 45 5,8 2
75 101 66,0 34 6,8
* 75 101 66,0 34 6,8
90 101 66,0 55 8,2
110 121 66,0 55 10,0

653
