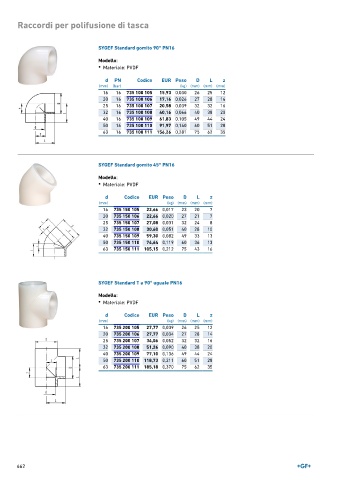

Page 662 - GEORGFISCHER - LISTINO 896

Raccordi per polifusione di tasca

SYGEF Standard gomito 90° PN16

Modello:
• Materiale: PVDF

d PN Codice EUR Peso D L z
(mm) (bar) (kg) (mm) (mm) (mm)
16 16 735 100 105 15,93 0,030 26 25 12
20 16 735 100 106 17,16 0,026 27 28 14
25 16 735 100 107 20,58 0,039 32 32 16
32 16 735 100 108 40,16 0,066 40 38 20
40 16 735 100 109 61,83 0,105 49 44 24
50 16 735 100 110 91,97 0,160 60 51 28
63 16 735 100 111 156,26 0,281 75 62 35

SYGEF Standard gomito 45° PN16
Modello:
• Materiale: PVDF

d Codice EUR Peso D L z
(mm) (kg) (mm) (mm) (mm)
16 735 150 105 22,66 0,017 23 20 7
20 735 150 106 22,66 0,020 27 21 7
25 735 150 107 27,08 0,031 32 24 8
32 735 150 108 30,60 0,051 40 28 10
40 735 150 109 59,30 0,082 49 33 13
50 735 150 110 74,64 0,119 60 36 13
63 735 150 111 105,15 0,212 75 43 16

SYGEF Standard T a 90° uguale PN16

Modello:
• Materiale: PVDF

d Codice EUR Peso D L z
(mm) (kg) (mm) (mm) (mm)
16 735 200 105 27,77 0,039 26 25 12
20 735 200 106 27,77 0,034 27 28 14
25 735 200 107 34,06 0,052 32 32 16
32 735 200 108 51,26 0,090 40 38 20
40 735 200 109 77,10 0,136 49 44 24
50 735 200 110 118,73 0,211 60 51 28
63 735 200 111 185,18 0,370 75 62 35

662
