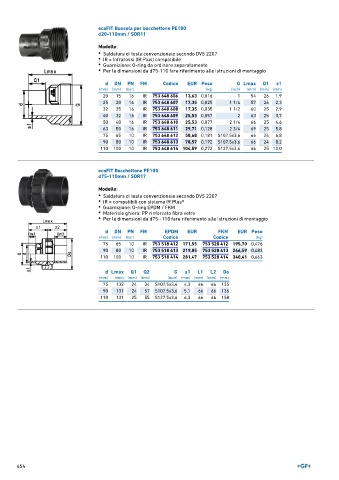

Page 654 - GEORGFISCHER - LISTINO 896

ecoFIT Bussola per bocchettone PE100
d20-110mm / SDR11

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = Infrarossi (IR Plus) compatibile
• Guarnizione: O-ring da ordinare separatamente
• Per le dimensioni da d75-110 fare riferimento alle istruzioni di montaggio

d DN PN FM Codice EUR Peso G Lmax Q1 s1
(mm) (mm) (bar) (kg) (inch) (mm) (mm) (mm)
20 15 16 IR 753 648 606 13,63 0,016 1 54 26 1,9
25 20 16 IR 753 648 607 17,35 0,025 1 1/4 57 26 2,3
32 25 16 IR 753 648 608 17,35 0,035 1 1/2 60 25 2,9
40 32 16 IR 753 648 609 25,53 0,057 2 63 25 3,7
50 40 16 IR 753 648 610 25,53 0,077 2 1/4 66 25 4,6
63 50 16 IR 753 648 611 29,71 0,128 2 3/4 69 25 5,8
75 65 10 IR 753 648 612 58,68 0,181 S107,5x3,6 66 24 6,8
90 80 10 IR 753 648 613 78,57 0,192 S107,5x3,6 66 24 8,2
110 100 10 IR 753 648 614 104,59 0,272 S127,5x3,6 66 25 10,0

ecoFIT Bocchettone PE100
d75-110mm / SDR17

Modello:
• Saldatura di testa convenzionale secondo DVS 2207
• IR = compatibili con sistema IR Plus®
• Guarnizione: O-ring EPDM / FKM
• Materiale ghiera: PP rinforzato fibra vetro
• Per le dimensioni da d75--110 fare riferimento alle istruzioni di montaggio

d DN PN FM EPDM EUR FKM EUR Peso
(mm) (mm) (bar) Codice Codice (kg)
75 65 10 IR 753 518 412 171,55 753 528 412 195,70 0,476
90 80 10 IR 753 518 413 219,85 753 528 413 246,59 0,483
110 100 10 IR 753 518 414 281,47 753 528 414 340,41 0,663

d Lmax Q1 Q2 G s1 L1 L2 Do
(mm) (mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm)
75 132 24 34 S107,5x3,6 4,3 66 66 135
90 131 24 57 S107,5x3,6 5,1 66 66 135
110 131 25 55 S127,5x3,6 6,3 66 66 158

654
