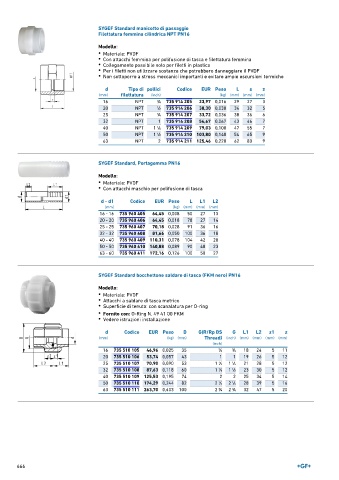

Page 666 - GEORGFISCHER - LISTINO 896

SYGEF Standard manicotto di passaggio
Filettatura femmina cilindrica NPT PN16

Modello:
• Materiale: PVDF
• Con attacchi femmina per polifusione di tasca e filettatura femmina
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

d Tipo di pollici Codice EUR Peso L s z
(mm) filettatura (inch) (kg) (mm) (mm) (mm)
16 NPT 3 ∕8 735 914 205 23,97 0,016 29 27 3
20 NPT 1 ∕2 735 914 206 30,30 0,030 34 32 5
25 NPT 3 ∕4 735 914 207 33,72 0,036 38 36 6
32 NPT 1 735 914 208 54,67 0,067 43 46 7
40 NPT 1 ∕4 735 914 209 79,03 0,100 47 55 7
1
50 NPT 1 ∕2 735 914 210 103,80 0,140 54 65 9
1
63 NPT 2 735 914 211 125,46 0,220 62 80 9

SYGEF Standard, Portagomma PN16

Modello:
• Materiale: PVDF
• Con attacchi maschio per polifusione di tasca

d - d1 Codice EUR Peso L L1 L2
(mm) (kg) (mm) (mm) (mm)
16 - 16 735 960 405 64,45 0,008 50 27 13
20 - 20 735 960 406 64,45 0,018 78 27 14
25 - 25 735 960 407 70,18 0,028 91 36 16
32 - 32 735 960 408 81,66 0,050 100 36 18
40 - 40 735 960 409 110,31 0,078 104 42 20
50 - 50 735 960 410 140,88 0,089 90 48 23
63 - 60 735 960 411 172,16 0,126 100 50 27

SYGEF Standard bocchettone saldare di tasca (FKM nero) PN16
Modello:
• Materiale: PVDF
• Attacchi a saldare di tasca metrico
• Superficie di tenuta: con scanalatura per O-ring

• Fornito con: O-Ring N. 49 41 00 FKM
• Vedere istruzioni installazione

d Codice EUR Peso D G(R/Rp BS G L1 L2 z1 z
(mm) (kg) (mm) Thread) (inch) (mm) (mm) (mm) (mm)
(inch)
16 735 510 105 46,96 0,025 35 3 ∕4 3 ∕4 18 24 5 11
20 735 510 106 53,74 0,057 43 1 1 19 26 5 12
25 735 510 107 70,90 0,090 53 1 ∕4 1 ∕4 21 28 5 12
1
1
32 735 510 108 87,63 0,118 60 1 ∕2 1 ∕2 23 30 5 12
1
1
40 735 510 109 125,53 0,195 74 2 2 25 34 5 14
50 735 510 110 174,29 0,244 82 2 ∕4 2 ∕4 28 39 5 16
1
1
63 735 510 111 263,70 0,403 100 2 ∕4 2 ∕4 32 47 5 20
3
3
