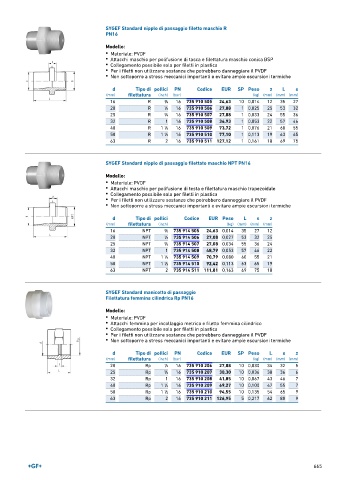

Page 665 - GEORGFISCHER - LISTINO 896

SYGEF Standard nipplo di passaggio filetto maschio R
PN16

Modello:
• Materiale: PVDF
• Attacchi maschio per polifusione di tasca e filettatura maschio conica BSP
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

d Tipo di pollici PN Codice EUR SP Peso z L s
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
16 R 3 ∕8 16 735 910 505 24,63 10 0,014 12 35 27
20 R 1 ∕2 16 735 910 506 27,08 1 0,025 25 53 32
25 R 3 ∕4 16 735 910 507 27,08 1 0,033 24 55 36
32 R 1 16 735 910 508 36,93 1 0,053 22 57 46
40 R 1 ∕4 16 735 910 509 73,72 1 0,076 21 60 55
1
50 R 1 ∕2 16 735 910 510 77,10 1 0,113 19 63 65
1
63 R 2 16 735 910 511 127,12 1 0,161 18 69 75

SYGEF Standard nipplo di passaggio filettato maschio NPT PN16

Modello:
• Materiale: PVDF
• Attacchi maschio per polifusione di testa e filettatura maschio trapezoidale
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

d Tipo di pollici Codice EUR Peso L s z
(mm) filettatura (inch) (kg) (mm) (mm) (mm)
16 NPT 3 ∕8 735 914 505 24,63 0,014 35 27 12
20 NPT 1 ∕2 735 914 506 27,08 0,027 53 32 25
25 NPT 3 ∕4 735 914 507 27,08 0,034 55 36 24
32 NPT 1 735 914 508 48,79 0,053 57 46 22
40 NPT 1 ∕4 735 914 509 70,79 0,080 60 55 21
1
50 NPT 1 ∕2 735 914 510 92,42 0,113 63 65 19
1
63 NPT 2 735 914 511 111,81 0,163 69 75 18

SYGEF Standard manicotto di passaggio
Filettatura femmina cilindrica Rp PN16
Modello:
• Materiale: PVDF
• Attacchi femmina per incollaggio metrico e filetto femmina cilindrico
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche

d Tipo di pollici PN Codice EUR SP Peso L s z
(mm) filettatura (inch) (bar) (kg) (mm) (mm) (mm)
20 Rp 1 ∕2 16 735 910 206 27,08 10 0,030 34 32 5
25 Rp 3 ∕4 16 735 910 207 30,30 10 0,036 38 36 6
32 Rp 1 16 735 910 208 41,85 10 0,067 43 46 7
40 Rp 1 ∕4 16 735 910 209 69,27 10 0,100 47 55 7
1
50 Rp 1 ∕2 16 735 910 210 94,55 10 0,135 54 65 9
1
63 Rp 2 16 735 910 211 126,95 5 0,217 62 80 9

665
