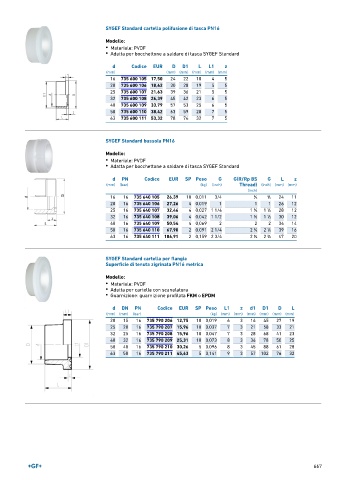

Page 667 - GEORGFISCHER - LISTINO 896

SYGEF Standard cartella polifusione di tasca PN16
Modello:
• Materiale: PVDF
• Adatta per bocchettone a saldare di tasca SYGEF Standard

d Codice EUR D D1 L L1 z
(mm) (mm) (mm) (mm) (mm) (mm)
16 735 600 105 17,50 24 22 18 4 5
20 735 600 106 18,42 30 28 19 5 5
25 735 600 107 21,63 39 36 21 5 5
32 735 600 108 26,39 45 42 23 6 5
40 735 600 109 33,79 57 53 25 6 5
50 735 600 110 38,42 63 59 28 7 5
63 735 600 111 53,32 78 74 32 7 5

SYGEF Standard bussola PN16

Modello:
• Materiale: PVDF
• Adatta per bocchettone a saldare di tasca SYGEF Standard

d PN Codice EUR SP Peso G G(R/Rp BS G L z
(mm) (bar) (kg) (inch) Thread) (inch) (mm) (mm)
(inch)
16 16 735 640 105 26,39 10 0,011 3/4 3 ∕4 3 ∕4 24 11
20 16 735 640 106 27,26 4 0,019 1 1 1 26 12
25 16 735 640 107 32,46 4 0,027 1 1/4 1 ∕4 1 ∕4 28 12
1
1
32 16 735 640 108 39,06 4 0,042 1 1/2 1 ∕2 1 ∕2 30 12
1
1
40 16 735 640 109 50,54 4 0,069 2 2 2 34 14
50 16 735 640 110 67,90 2 0,091 2 1/4 2 ∕4 2 ∕4 39 16
1
1
63 16 735 640 111 106,91 2 0,159 2 3/4 2 ∕4 2 ∕4 47 20
3
3
SYGEF Standard cartella per flangia
Superficie di tenuta zigrinata PN16 metrica
Modello:
• Materiale: PVDF
• Adatta per cartella con scanalatura
• Guarnizione: guarnizione profilata FKM o EPDM

d DN PN Codice EUR SP Peso L1 z d1 D1 D L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 735 790 206 12,75 10 0,019 6 3 16 45 27 19
25 20 16 735 790 207 15,96 10 0,037 7 3 21 58 33 21
32 25 16 735 790 208 15,96 10 0,047 7 3 28 68 41 23
40 32 16 735 790 209 25,31 10 0,073 8 3 36 78 50 25
50 40 16 735 790 210 30,26 5 0,096 8 3 45 88 61 28
63 50 16 735 790 211 45,63 5 0,141 9 3 57 102 76 32

667
