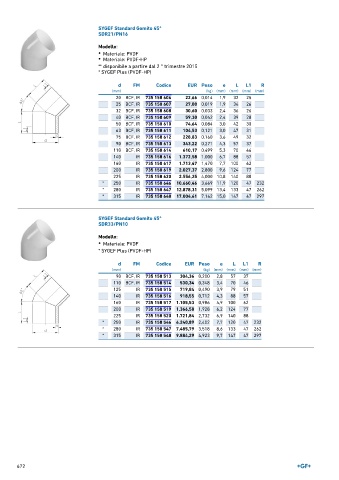

Page 672 - GEORGFISCHER - LISTINO 896

SYGEF Standard Gomito 45°
SDR21/PN16

Modello:
• Materiale: PVDF
• Materiale: PVDF-HP

** disponibile a partire dal 2 ° trimestre 2015
* SYGEF Plus (PVDF-HP)

d FM Codice EUR Peso e L L1 R
(mm) (kg) (mm) (mm) (mm) (mm)
20 BCF, IR 735 158 606 22,66 0,014 1,9 32 25
25 BCF, IR 735 158 607 27,08 0,019 1,9 34 26
32 BCF, IR 735 158 608 30,60 0,033 2,4 36 26
40 BCF, IR 735 158 609 59,30 0,042 2,4 39 28
50 BCF, IR 735 158 610 74,64 0,084 3,0 42 30
63 BCF, IR 735 158 611 104,53 0,121 3,0 47 31
75 BCF, IR 735 158 612 228,83 0,160 3,6 49 32
90 BCF, IR 735 158 613 343,22 0,271 4,3 57 37
110 BCF, IR 735 158 614 610,17 0,499 5,3 70 46
140 IR 735 158 616 1.372,58 1,000 6,7 88 57
160 IR 735 158 617 1.713,47 1,470 7,7 100 62
200 IR 735 158 619 2.027,37 2,800 9,6 124 77
225 IR 735 158 620 2.556,25 4,000 10,8 140 88
* 250 IR 735 158 646 10.660,46 3,669 11,9 120 47 232
* 280 IR 735 158 647 12.878,31 5,099 13,4 133 47 262
* 315 IR 735 158 648 17.004,61 7,162 15,0 147 47 297

SYGEF Standard Gomito 45°
SDR33/PN10

Modello:
• Materiale: PVDF

* SYGEF Plus (PVDF-HP)

d FM Codice EUR Peso e L L1 R
(mm) (kg) (mm) (mm) (mm) (mm)
90 BCF, IR 735 158 513 304,36 0,200 2,8 57 37
110 BCF, IR 735 158 514 530,34 0,348 3,4 70 46
125 IR 735 158 515 719,84 0,490 3,9 79 51
140 IR 735 158 516 918,55 0,712 4,3 88 57
160 IR 735 158 517 1.105,53 0,986 4,9 100 62
200 IR 735 158 519 1.366,58 1,928 6,2 124 77
225 IR 735 158 520 1.721,84 2,732 6,9 140 88
* 250 IR 735 158 546 6.240,89 2,402 7,7 120 47 232
* 280 IR 735 158 547 7.485,79 3,518 8,6 133 47 262
* 315 IR 735 158 548 9.884,29 4,923 9,7 147 47 297

672
