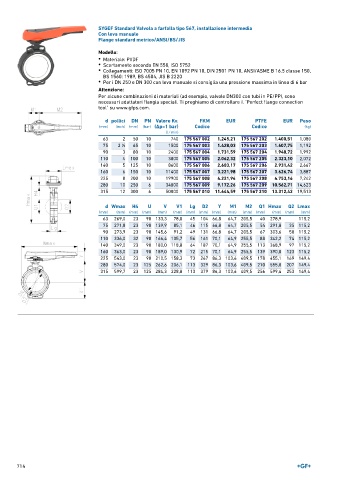

SYGEF Standard Valvola a farfalla tipo 567, installazione intermedia
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PVDF
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR PTFE EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 567 002 1.245,21 175 567 202 1.400,51 1,080
75 2 ∕2 65 10 1500 175 567 003 1.428,03 175 567 203 1.607,75 1,192
1
90 3 80 10 2400 175 567 004 1.731,59 175 567 204 1.948,72 1,992
110 4 100 10 3800 175 567 005 2.062,32 175 567 205 2.323,10 2,072
140 5 125 10 8600 175 567 006 2.603,17 175 567 206 2.931,42 2,667
160 6 150 10 11400 175 567 007 3.221,98 175 567 207 3.626,74 3,887
225 8 200 10 19900 175 567 008 4.221,94 175 567 208 4.753,16 7,242
280 10 250 6 34000 175 567 009 9.172,26 175 567 209 10.562,71 14,623
315 12 300 6 50000 175 567 010 11.644,59 175 567 210 13.312,42 19,513

d Wmax H4 U V V1 Lg D2 Y M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 269,0 23 90 133,3 78,8 45 104 66,8 64,7 205,5 40 278,9 115,2
75 271,8 23 90 139,9 85,1 46 115 66,8 64,7 205,5 54 291,8 35 115,2
90 273,9 23 90 145,6 91,2 49 131 66,8 64,7 205,5 67 303,6 50 115,2
110 336,0 32 90 166,4 105,7 56 161 70,1 64,9 255,5 88 342,2 74 115,2
140 349,0 23 90 180,0 118,8 64 187 70,1 64,9 255,5 113 368,9 97 115,2
160 363,0 23 90 189,0 130,9 72 215 70,1 64,9 255,5 139 390,0 123 115,2
225 543,0 23 90 210,5 158,3 73 267 86,3 103,6 409,5 178 455,1 169 149,4
280 574,0 23 125 262,6 206,1 113 329 86,3 103,6 409,5 210 555,0 207 149,4
315 599,7 23 125 284,3 228,8 113 379 86,3 103,6 409,5 256 599,4 253 149,4
