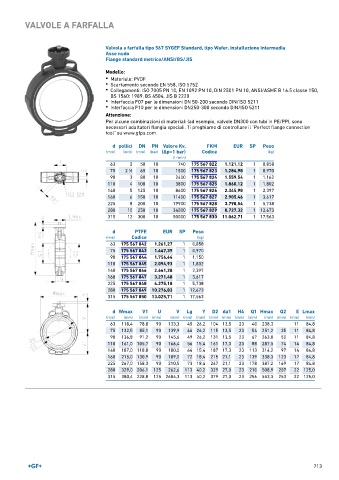

Page 713 - GEORGFISCHER - LISTINO 896

VALVOLE A FARFALLA

Valvola a farfalla tipo 567 SYGEF Standard, tipo Wafer, installazione intermedia
Asse nudo
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PVDF
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Interfaccia F07 per le dimensioni DN 50-200 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 567 822 1.121,12 1 0,858
75 2 ∕2 65 10 1500 175 567 823 1.284,90 1 0,970
1
90 3 80 10 2400 175 567 824 1.559,54 1 1,162
110 4 100 10 3800 175 567 825 1.860,12 1 1,802
140 5 125 10 8600 175 567 826 2.345,90 1 2,397
160 6 150 10 11400 175 567 827 2.905,46 1 3,617
225 8 200 10 19900 175 567 828 3.798,54 1 5,738
280 10 250 10 34000 175 567 829 8.727,32 1 12,673
315 12 300 10 50000 175 567 830 11.062,71 1 17,563

d PTFE EUR SP Peso
(mm) Codice (kg)
63 175 567 842 1.261,27 1 0,858
75 175 567 843 1.447,39 1 0,970
90 175 567 844 1.756,64 1 1,150
110 175 567 845 2.094,93 1 1,802
140 175 567 846 2.641,28 1 2,397
160 175 567 847 3.271,48 1 3,617
225 175 567 848 4.275,18 1 5,738
280 175 567 849 10.276,03 1 12,673
315 175 567 850 13.025,71 1 17,563

d Wmax V1 U V Lg Y D2 da1 H4 Q1 Hmax Q2 E Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 78,8 90 133,3 45 26,2 104 13,5 23 40 238,3 11 84,8
75 132,5 85,1 90 139,9 46 26,2 115 13,5 23 54 251,2 35 11 84,8
90 136,8 91,2 90 145,6 49 26,2 131 13,5 23 67 263,0 50 11 84,8
110 161,0 105,7 90 166,4 56 15,4 161 17,3 23 88 287,5 74 14 84,8
140 187,0 118,8 90 180,0 64 15,4 187 17,3 23 113 314,2 97 14 84,8
160 215,0 130,9 90 189,0 72 18,4 215 21,1 23 139 338,3 123 17 84,8
225 267,0 158,3 90 210,5 73 18,4 267 21,1 23 178 387,2 169 17 84,8
280 329,0 206,1 125 262,6 113 40,2 329 27,0 23 210 508,9 207 22 125,0
315 380,4 228,8 125 2684,3 113 40,2 379 27,0 23 256 553,3 253 22 125,0

713
