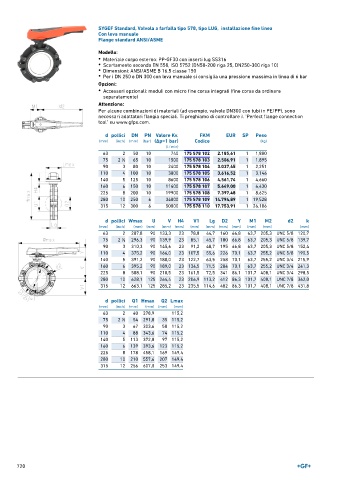

Page 720 - GEORGFISCHER - LISTINO 896

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 102 2.185,61 1 1,800
75 2 ∕2 65 10 1500 175 578 103 2.506,91 1 1,895
1
90 3 80 10 2400 175 578 104 3.037,45 1 2,251
110 4 100 10 3800 175 578 105 3.616,52 1 3,146
140 5 125 10 8600 175 578 106 4.561,74 1 4,660
160 6 150 10 11400 175 578 107 5.649,00 1 6,430
225 8 200 10 19900 175 578 108 7.397,48 1 8,625
280 10 250 6 34000 175 578 109 14.794,89 1 19,528
315 12 300 6 50000 175 578 110 17.753,91 1 26,106

d pollici Wmax U V H4 V1 Lg D2 Y M1 M2 d2 k
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 287,8 90 133,3 23 78,8 44,7 160 66,8 63,7 205,3 UNC 5/8 120,7
75 2 ∕2 296,3 90 139,9 23 85,1 45,7 180 66,8 63,7 205,3 UNC 5/8 139,7
1
90 3 310,3 90 145,6 23 91,2 48,7 195 66,8 63,7 205,3 UNC 5/8 152,4
110 4 375,2 90 166,0 23 107,5 55,6 226 70,1 63,7 255,2 UNC 5/8 190,5
140 5 391,2 90 180,0 23 122,7 63,5 258 70,1 63,7 255,2 UNC 3/4 215,9
160 6 395,2 90 189,0 23 134,5 71,5 284 70,1 63,7 255,2 UNC 3/4 241,3
225 8 588,1 90 210,5 23 161,5 72,5 341 86,1 101,7 408,1 UNC 3/4 298,5
280 10 628,1 125 264,4 23 206,9 113,2 412 86,3 101,7 408,1 UNC 7/8 362,0
315 12 663,1 125 285,2 23 235,5 114,6 482 86,3 101,7 408,1 UNC 7/8 431,8

d pollici Q1 Hmax Q2 Lmax
(mm) (inch) (mm) (mm) (mm) (mm)
63 2 40 278,9 115,2
75 2 ∕2 54 291,8 35 115,2
1
90 3 67 303,6 50 115,2
110 4 88 343,6 74 115,2
140 5 113 372,8 97 115,2
160 6 139 393,6 123 115,2
225 8 178 458,1 169 149,4
280 10 210 557,6 207 149,4
315 12 256 607,0 253 149,4

720
