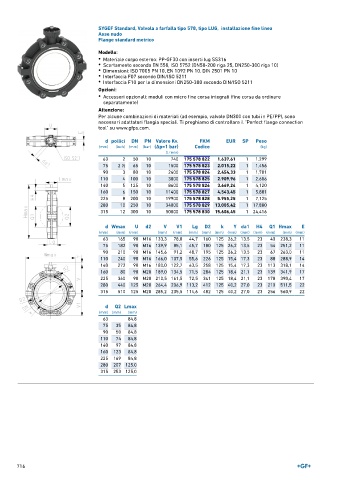

Page 716 - GEORGFISCHER - LISTINO 896

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 822 1.637,61 1 1,299
75 2 ∕2 65 10 1500 175 578 823 2.015,22 1 1,456
1
90 3 80 10 2400 175 578 824 2.454,33 1 1,701
110 4 100 10 3800 175 578 825 2.909,96 1 2,606
140 5 125 10 8600 175 578 826 3.669,24 1 4,120
160 6 150 10 11400 175 578 827 4.543,45 1 5,881
225 8 200 10 19900 175 578 828 5.955,25 1 7,125
280 10 250 10 34000 175 578 829 13.005,42 1 17,880
315 12 300 10 50000 175 578 830 15.606,45 1 24,416

d Wmax U d2 V V1 Lg D2 k Y da1 H4 Q1 Hmax E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 165 90 M16 133,3 78,8 44,7 160 125 26,2 13,5 23 40 238,3 11
75 182 90 M16 139,9 85,1 45,7 180 125 26,2 13,5 23 54 251,2 11
90 210 90 M16 145,6 91,2 48,7 195 125 26,2 13,5 23 67 263,0 11
110 240 90 M16 166,0 107,5 55,6 226 125 15,4 17,3 23 88 288,9 14
140 272 90 M16 180,0 122,7 63,5 258 125 15,4 17,3 23 113 318,1 14
160 80 90 M20 189,0 134,5 71,5 284 125 18,4 21,1 23 139 341,9 17
225 360 90 M20 210,5 161,5 72,5 341 125 18,4 21,1 23 178 390,4 17
280 440 125 M20 264,4 206,9 113,2 412 125 40,2 27,0 23 210 511,5 22
315 510 125 M20 285,2 235,5 114,6 482 125 40,2 27,0 23 256 560,9 22

d Q2 Lmax
(mm) (mm) (mm)
63 84,8
75 35 84,8
90 50 84,8
110 74 84,8
140 97 84,8
160 123 84,8
225 169 84,8
280 207 125,0
315 253 125,0

716
