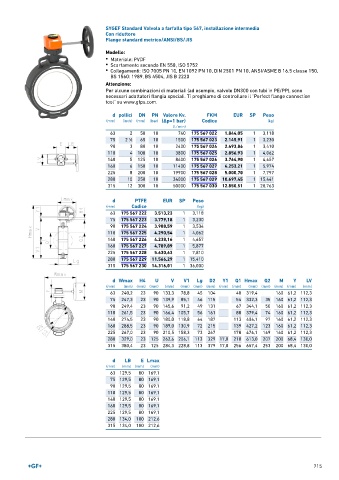

Page 715 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola a farfalla tipo 567, installazione intermedia
Con riduttore
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PVDF
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 567 022 1.844,05 1 3,118
75 2 ∕2 65 10 1500 175 567 023 2.145,91 1 3,230
1
90 3 80 10 2400 175 567 024 2.493,86 1 3,410
110 4 100 10 3800 175 567 025 2.856,93 1 4,062
140 5 125 10 8600 175 567 026 3.764,90 1 4,657
160 6 150 10 11400 175 567 027 4.253,21 1 5,974
225 8 200 10 19900 175 567 028 5.000,70 1 7,797
280 10 250 10 34000 175 567 029 10.697,45 1 15,441
315 12 300 10 50000 175 567 030 12.850,51 1 20,763

d PTFE EUR SP Peso
(mm) Codice (kg)
63 175 567 222 3.513,23 1 3,118
75 175 567 223 3.779,18 1 3,230
90 175 567 224 3.988,59 1 3,534
110 175 567 225 4.290,54 1 4,062
140 175 567 226 4.238,16 1 4,657
160 175 567 227 4.789,09 1 5,877
225 175 567 228 5.630,63 1 7,810
280 175 567 229 11.566,29 1 15,410
315 175 567 230 14.316,01 1 36,000

d Wmax H4 U V V1 Lg D2 Y1 Q1 Hmax Q2 M Y LV
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 240,2 23 90 133,3 78,8 45 104 40 319,4 160 61,2 112,3
75 247,3 23 90 139,9 85,1 46 115 54 332,3 35 160 61,2 112,3
90 249,4 23 90 145,6 91,2 49 131 67 344,1 50 160 61,2 112,3
110 261,5 23 90 166,4 105,7 56 161 88 379,4 74 160 61,2 112,3
140 274,5 23 90 180,0 118,8 64 187 113 406,1 97 160 61,2 112,3
160 288,5 23 90 189,0 130,9 72 215 139 427,2 123 160 61,2 112,3
225 267,0 23 90 210,5 158,3 73 267 178 476,1 169 160 61,2 112,3
280 329,0 23 125 262,6 206,1 113 329 17,0 210 613,0 207 200 68,4 130,0
315 380,4 23 125 284,3 228,8 113 379 17,0 256 657,4 253 200 68,4 130,0

d LB E Lmax
(mm) (mm) (mm) (mm)
63 129,5 80 169,1
75 129,5 80 169,1
90 129,5 80 169,1
110 129,5 80 169,1
140 129,5 80 169,1
160 129,5 80 169,1
225 129,5 80 169,1
280 134,0 100 212,6
315 134,0 100 212,6
