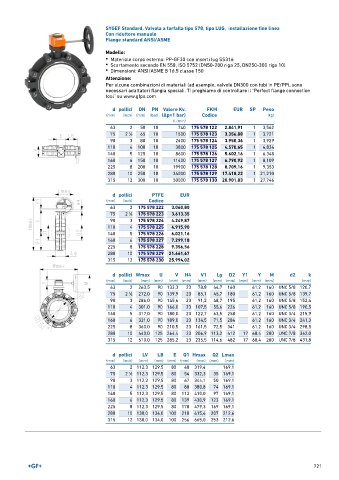

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 122 2.841,91 1 3,562
75 2 ∕2 65 10 1500 175 578 123 3.356,80 1 3,721
1
90 3 80 10 2400 175 578 124 3.950,36 1 3,929
110 4 100 10 3800 175 578 125 4.570,65 1 4,834
140 5 125 10 8600 175 578 126 5.602,16 1 6,348
160 6 150 10 11400 175 578 127 6.790,92 1 8,109
225 8 200 10 19900 175 578 128 8.709,16 1 9,353
280 10 250 10 34000 175 578 129 17.418,22 1 21,210
315 12 300 10 50000 175 578 130 20.901,83 1 27,746

d pollici PTFE EUR
(mm) (inch) Codice
63 2 175 578 222 3.060,80
75 2 ∕2 175 578 223 3.613,35
1
90 3 175 578 224 4.249,87
110 4 175 578 225 4.915,90
140 5 175 578 226 6.021,16
160 6 175 578 227 7.299,18
225 8 175 578 228 9.356,56
280 10 175 578 229 21.661,67
315 12 175 578 230 25.994,02

d pollici Wmax U V H4 V1 Lg D2 Y1 Y M d2 k
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 263,5 90 133,3 23 78,8 44,7 160 61,2 160 UNC 5/8 120,7
75 2 ∕2 272,0 90 139,9 23 85,1 45,7 180 61,2 160 UNC 5/8 139,7
1
90 3 286,0 90 145,6 23 91,2 48,7 195 61,2 160 UNC 5/8 152,4
110 4 301,0 90 166,0 23 107,5 55,6 226 61,2 160 UNC 5/8 190,5
140 5 317,0 90 180,0 23 122,7 63,5 258 61,2 160 UNC 3/4 215,9
160 6 321,0 90 189,0 23 134,5 71,5 284 61,2 160 UNC 3/4 241,3
225 8 360,0 90 210,5 23 161,5 72,5 341 61,2 160 UNC 3/4 298,5
280 10 440,0 125 264,4 23 206,9 113,2 412 17 68,4 200 UNC 7/8 362,0
315 12 510,0 125 285,2 23 235,5 114,6 482 17 68,4 200 UNC 7/8 431,8

d pollici LV LB E Q1 Hmax Q2 Lmax
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 112,3 129,5 80 40 319,4 169,1
75 2 ∕2 112,3 129,5 80 54 332,3 35 169,1
1
90 3 112,3 129,5 80 67 344,1 50 169,1
110 4 112,3 129,5 80 88 380,8 74 169,1
140 5 112,3 129,5 80 113 410,0 97 169,1
160 6 112,3 129,5 80 139 430,9 123 169,1
225 8 112,3 129,5 80 178 479,3 169 169,1
280 10 130,0 134,0 100 210 615,6 207 212,6
315 12 130,0 134,0 100 256 665,0 253 212,6
