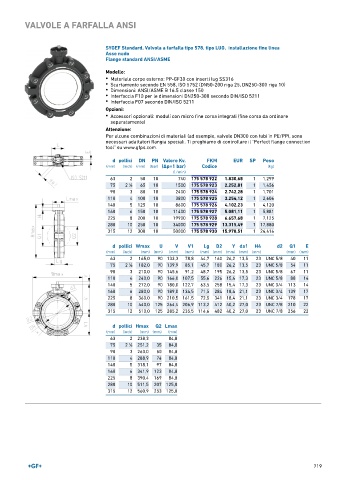

Page 719 - GEORGFISCHER - LISTINO 896

VALVOLE A FARFALLA ANSI

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Asse nudo
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211
• Interfaccia F07 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 175 578 922 1.830,68 1 1,299
75 2 ∕2 65 10 1500 175 578 923 2.252,81 1 1,456
1
90 3 80 10 2400 175 578 924 2.742,28 1 1,701
110 4 100 10 3800 175 578 925 3.254,12 1 2,606
140 5 125 10 8600 175 578 926 4.102,23 1 4,120
160 6 150 10 11400 175 578 927 5.081,11 1 5,881
225 8 200 10 19900 175 578 928 6.657,68 1 7,125
280 10 250 10 34000 175 578 929 13.315,49 1 17,880
315 12 300 10 50000 175 578 930 15.978,51 1 24,416

d pollici Wmax U V V1 Lg D2 Y da1 H4 d2 Q1 E
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 2 165,0 90 133,3 78,8 44,7 160 26,2 13,5 23 UNC 5/8 40 11
75 2 ∕2 182,0 90 139,9 85,1 45,7 180 26,2 13,5 23 UNC 5/8 54 11
1
90 3 210,0 90 145,6 91,2 48,7 195 26,2 13,5 23 UNC 5/8 67 11
110 4 240,0 90 166,0 107,5 55,6 226 15,4 17,3 23 UNC 5/8 88 14
140 5 272,0 90 180,0 122,7 63,5 258 15,4 17,3 23 UNC 3/4 113 14
160 6 280,0 90 189,0 134,5 71,5 284 18,4 21,1 23 UNC 3/4 139 17
225 8 360,0 90 210,5 161,5 72,5 341 18,4 21,1 23 UNC 3/4 178 17
280 10 440,0 125 264,4 206,9 113,2 412 40,2 27,0 23 UNC 7/8 210 22
315 12 510,0 125 285,2 235,5 114,6 482 40,2 27,0 23 UNC 7/8 256 22

d pollici Hmax Q2 Lmax
(mm) (inch) (mm) (mm) (mm)
63 2 238,3 84,8
75 2 ∕2 251,2 35 84,8
1
90 3 263,0 50 84,8
110 4 288,9 74 84,8
140 5 318,1 97 84,8
160 6 341,9 123 84,8
225 8 390,4 169 84,8
280 10 511,5 207 125,0
315 12 560,9 253 125,0
