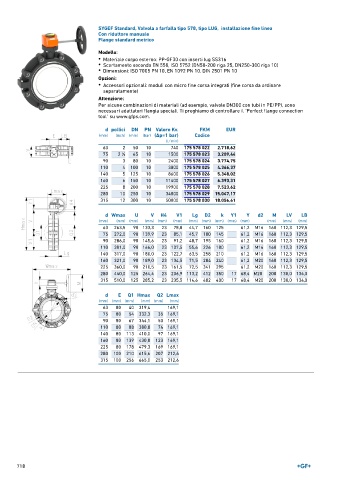

Page 718 - GEORGFISCHER - LISTINO 896

SYGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. FKM EUR
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice
(l ⁄ min)
63 2 50 10 740 175 578 022 2.718,62
75 2 ∕2 65 10 1500 175 578 023 3.209,44
1
90 3 80 10 2400 175 578 024 3.774,75
110 4 100 10 3800 175 578 025 4.366,37
140 5 125 10 8600 175 578 026 5.348,02
160 6 150 10 11400 175 578 027 6.393,31
225 8 200 10 19900 175 578 028 7.523,62
280 10 250 10 34000 175 578 029 15.047,17
315 12 300 10 50000 175 578 030 18.056,61

d Wmax U V H4 V1 Lg D2 k Y1 Y d2 M LV LB
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 263,5 90 133,3 23 78,8 44,7 160 125 61,2 M16 160 112,3 129,5
75 272,0 90 139,9 23 85,1 45,7 180 145 61,2 M16 160 112,3 129,5
90 286,0 90 145,6 23 91,2 48,7 195 160 61,2 M16 160 112,3 129,5
110 301,0 90 166,0 23 107,5 55,6 226 180 61,2 M16 160 112,3 129,5
140 317,0 90 180,0 23 122,7 63,5 258 210 61,2 M16 160 112,3 129,5
160 321,0 90 189,0 23 134,5 71,5 284 240 61,2 M20 160 112,3 129,5
225 360,0 90 210,5 23 161,5 72,5 341 295 61,2 M20 160 112,3 129,5
280 440,0 125 264,4 23 206,9 113,2 412 350 17 68,4 M20 200 130,0 134,0
315 510,0 125 285,2 23 235,5 114,6 482 400 17 68,4 M20 200 130,0 134,0

d E Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm)
63 80 40 319,4 169,1
75 80 54 332,3 35 169,1
90 80 67 344,1 50 169,1
110 80 88 380,8 74 169,1
140 80 113 410,0 97 169,1
160 80 139 430,8 123 169,1
225 80 178 479,3 169 169,1
280 100 210 615,6 207 212,6
315 100 256 665,0 253 212,6

718
