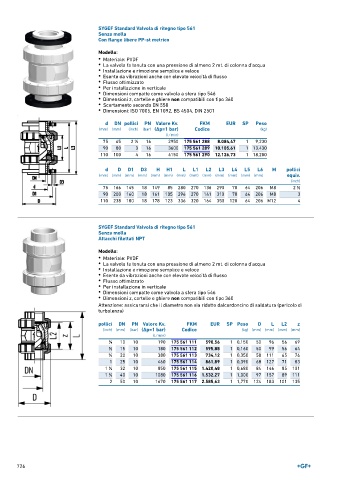

Page 726 - GEORGFISCHER - LISTINO 896

SYGEF Standard Valvola di ritegno tipo 561
Senza molla
Con flange libere PP-st metrico

Modello:
• Materiale: PVDF
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

d DN pollici PN Valore Kv. FKM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 16 2950 175 561 288 8.084,47 1 9,230
1
90 80 3 16 3600 175 561 289 10.105,61 1 13,430
110 100 4 16 4150 175 561 290 12.126,73 1 18,200

d D D1 D3 H H1 L L1 L2 L3 L4 L5 L6 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
75 166 145 18 149 85 280 270 136 290 70 64 206 M8 2 ∕2
1
90 200 160 18 161 105 296 270 141 310 70 64 206 M8 3
110 238 180 18 178 123 336 320 164 350 120 64 206 M12 4

SYGEF Standard Valvola di ritegno tipo 561
Senza molla
Attacchi filettati NPT
Modello:
• Materiale: PVDF
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Attenzione: assicurarsi che il diametro non sia ridotto dalcordoncino di saldatura (pericolo di
turbolenza)

pollici DN PN Valore Kv. FKM EUR SP Peso D L L2 z
(inch) (mm) (bar) (Δp=1 bar) Codice (kg) (mm) (mm) (mm) (mm)
(l ⁄ min)
3 10 10 190 175 561 111 590,56 1 0,150 50 96 56 69
∕8
1 ∕2 15 10 180 175 561 112 595,88 1 0,160 50 99 56 64
3 20 10 380 175 561 113 734,12 1 0,350 58 111 65 76
∕4
1 25 10 460 175 561 114 861,89 1 0,390 68 127 71 83
1 32 10 850 175 561 115 1.420,48 1 0,680 84 146 85 101
1 ∕4
1
1 ∕2 40 10 1080 175 561 116 1.532,27 1 1,000 97 157 89 111
2 50 10 1670 175 561 117 2.585,63 1 1,770 124 183 101 135

726
