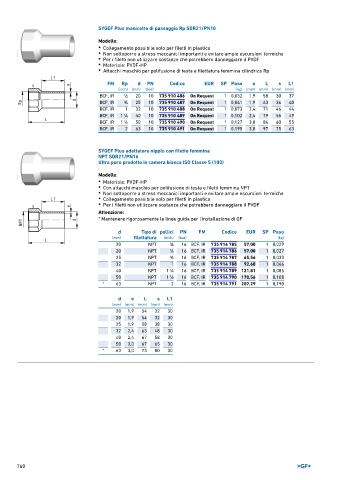

Page 760 - GEORGFISCHER - LISTINO 896

SYGEF Plus manicotto di passaggio Rp SDR21/PN10
Modello:
• Collegamento possibile solo per filetti in plastica
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF
• Materiale: PVDF-HP
• Attacchi maschio per polifusione di testa e filettatura femmina cilindrica Rp

FM Rp d PN Codice EUR SP Peso e L s L1
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
BCF, IR 1 ∕2 20 10 735 910 486 On Request 1 0,032 1,9 58 30 37
BCF, IR 3 ∕4 25 10 735 910 487 On Request 1 0,041 1,9 63 36 40
BCF, IR 1 32 10 735 910 488 On Request 1 0,073 2,4 71 46 44
BCF, IR 1 ∕4 40 10 735 910 489 On Request 1 0,102 2,4 79 55 49
1
BCF, IR 1 ∕2 50 10 735 910 490 On Request 1 0,127 3,0 84 60 55
1
BCF, IR 2 63 10 735 910 491 On Request 1 0,195 3,0 97 75 63

SYGEF Plus adattatore nipplo con filetto femmina
NPT SDR21/PN16
Ultra puro prodotto in camera bianca ISO Classe 5 (100)

Modello:
• Materiale: PVDF-HP
• Con attacchi maschio per polifusione di testa e filetti femmina NPT
• Non sottoporre a stress meccanici importanti e evitare ampie escursioni termiche
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

Attenzione:
* Mantenere rigorosamente le linee guida per l'installazione di GF

d Tipo di pollici PN FM Codice EUR SP Peso
(mm) filettatura (inch) (bar) (kg)
20 NPT 3 ∕8 16 BCF, IR 735 914 785 57,00 1 0,029
20 NPT 1 ∕2 16 BCF, IR 735 914 786 57,00 1 0,027
25 NPT 3 ∕4 16 BCF, IR 735 914 787 65,56 1 0,033
32 NPT 1 16 BCF, IR 735 914 788 92,68 1 0,066
40 NPT 1 ∕4 16 BCF, IR 735 914 789 121,81 1 0,085
1
50 NPT 1 ∕2 16 BCF, IR 735 914 790 170,56 1 0,108
1
* 63 NPT 2 16 BCF, IR 735 914 791 207,29 1 0,190
d e L s L1
(mm) (mm) (mm) (mm) (mm)
20 1,9 54 32 30
20 1,9 54 32 30
25 1,9 58 38 30
32 2,4 63 48 30
40 2,4 67 58 30
50 3,0 67 65 30
* 63 3,0 73 80 30

760
