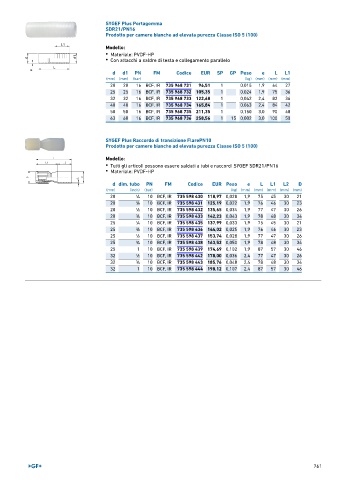

Page 761 - GEORGFISCHER - LISTINO 896

SYGEF Plus Portagomma
SDR21/PN16
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)

Modello:
• Materiale: PVDF-HP
• Con attacchi a saldre di testa e collegamento parallelo

d d1 PN FM Codice EUR SP GP Peso e L L1
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
20 20 16 BCF, IR 735 968 731 96,51 1 0,015 1,9 64 27
25 25 16 BCF, IR 735 968 732 105,35 1 0,024 1,9 75 36
32 32 16 BCF, IR 735 968 733 122,68 1 0,042 2,4 82 36
40 40 16 BCF, IR 735 968 734 165,84 1 0,063 2,4 84 42
50 50 16 BCF, IR 735 968 735 211,35 1 0,150 3,0 90 48
63 60 16 BCF, IR 735 968 736 258,56 1 15 0,002 3,0 100 50

SYGEF Plus Raccordo di transizione FlarePN10
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)

Modello:
• Tutti gli articoli possono essere saldati a tubi e raccordi SYGEF SDR21/PN16
• Materiale: PVDF-HP

d dim. tubo PN FM Codice EUR Peso e L L1 L2 D
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 1 ∕4 10 BCF, IR 735 598 430 118,97 0,028 1,9 75 45 30 21
20 3 ∕8 10 BCF, IR 735 598 431 125,19 0,022 1,9 76 46 30 23
20 1 ∕2 10 BCF, IR 735 598 432 135,65 0,034 1,9 77 47 30 26
20 3 ∕4 10 BCF, IR 735 598 433 142,23 0,043 1,9 78 48 30 34
25 1 ∕4 10 BCF, IR 735 598 435 137,99 0,033 1,9 75 45 30 21
25 3 ∕8 10 BCF, IR 735 598 436 144,02 0,025 1,9 76 46 30 23
25 1 ∕2 10 BCF, IR 735 598 437 153,74 0,028 1,9 77 47 30 26
25 3 ∕4 10 BCF, IR 735 598 438 163,52 0,050 1,9 78 48 30 34
25 1 10 BCF, IR 735 598 439 174,69 0,102 1,9 87 57 30 46
32 1 ∕2 10 BCF, IR 735 598 442 178,00 0,036 2,4 77 47 30 26
32 3 ∕4 10 BCF, IR 735 598 443 185,76 0,048 2,4 78 48 30 34
32 1 10 BCF, IR 735 598 444 198,12 0,107 2,4 87 57 30 46

761
