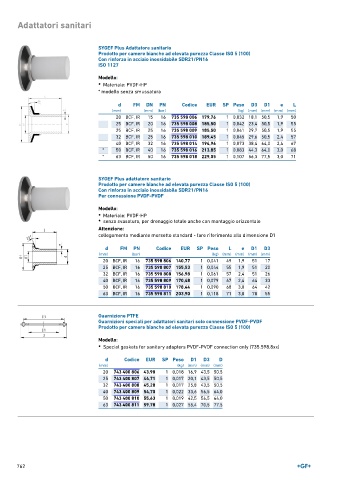

Page 762 - GEORGFISCHER - LISTINO 896

Adattatori sanitari

SYGEF Plus Adattatore sanitario
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)
Con rinforzo in acciaio inossidabile SDR21/PN16
ISO 1127
Modello:
• Materiale: PVDF-HP

* modello senza smussatura

d FM DN PN Codice EUR SP Peso D3 D1 e L
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 BCF, IR 15 16 735 598 006 179,76 1 0,032 18,1 50,5 1,9 50
25 BCF, IR 20 16 735 598 008 185,50 1 0,042 23,4 50,5 1,9 55
25 BCF, IR 25 16 735 598 009 185,50 1 0,041 29,7 50,5 1,9 55
32 BCF, IR 25 16 735 598 010 189,45 1 0,045 29,6 50,5 2,4 57
40 BCF, IR 32 16 735 598 014 194,96 1 0,073 38,4 64,0 2,4 67
* 50 BCF, IR 40 16 735 598 016 213,85 1 0,083 44,3 64,0 3,0 68
* 63 BCF, IR 50 16 735 598 018 229,05 1 0,107 56,3 77,5 3,0 71

SYGEF Plus adattatore sanitario
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)
Con rinforzo in acciaio inossidabile SDR21/PN16
Per connessione PVDF-PVDF

Modello:
• Materiale: PVDF-HP
• senza svasatura, per drenaggio totale anche con montaggio orizzontale

Attenzione:
collegamento mediante morsetto standard - fare riferimento alla dimensione D1

d FM PN Codice EUR SP Peso L e D1 D3
(mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 BCF, IR 16 735 598 806 140,77 1 0,041 49 1,9 51 17
25 BCF, IR 16 735 598 807 155,53 1 0,044 55 1,9 51 20
32 BCF, IR 16 735 598 808 156,98 1 0,061 57 2,4 51 26
40 BCF, IR 16 735 598 809 170,48 1 0,079 67 2,4 64 33
50 BCF, IR 16 735 598 810 178,44 1 0,090 68 3,0 64 42
63 BCF, IR 16 735 598 811 203,90 1 0,118 71 3,0 78 55

Guarnizione PTFE
Guarnizioni speciali per adattatori sanitari solo connessione PVDF-PVDF
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)

Modello:
• Special gaskets for sanitary adapters PVDF-PVDF connection only (735.598.8xx)

d Codice EUR SP Peso D1 D3 D
(mm) (kg) (mm) (mm) (mm)
20 743 400 806 43,98 1 0,018 16,9 43,5 50,5
25 743 400 807 44,71 1 0,017 20,1 43,5 50,5
32 743 400 808 45,28 1 0,017 25,8 43,5 50,5
40 743 400 809 54,70 1 0,022 33,6 56,5 64,0
50 743 400 810 55,63 1 0,019 42,5 56,5 64,0
63 743 400 811 59,78 1 0,027 55,4 70,5 77,5
