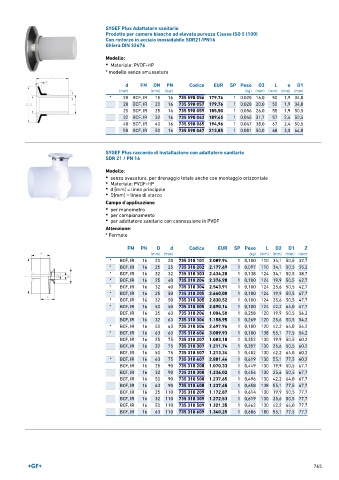

Page 765 - GEORGFISCHER - LISTINO 896
P. 765
SYGEF Plus Adattatore sanitario
Prodotto per camere bianche ad elevata purezza Classe ISO 5 (100)
Con rinforzo in acciaio inossidabile SDR21/PN16
Ghiera DIN 32676
Modello:
• Materiale: PVDF-HP
* modello senza smussatura
d FM DN PN Codice EUR SP Peso D3 L e D1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
* 20 BCF, IR 15 16 735 598 056 179,76 1 0,020 16,0 50 1,9 34,0
20 BCF, IR 20 16 735 598 057 179,76 1 0,020 20,0 50 1,9 34,0
25 BCF, IR 25 16 735 598 059 185,50 1 0,056 26,0 55 1,9 50,5
32 BCF, IR 32 16 735 598 062 189,45 1 0,045 31,7 57 2,4 50,5
40 BCF, IR 40 16 735 598 065 194,96 1 0,047 38,0 67 2,4 50,5
50 BCF, IR 50 16 735 598 067 213,85 1 0,081 50,0 68 3,0 64,0
SYGEF Plus raccordo di installazione con adattatore sanitario
SDR 21 / PN 16
Modello:
• senza svasatura, per drenaggio totale anche con montaggio orizzontale
• Materiale: PVDF-HP
• d [mm] = linea principale
• D[mm] = linea di stacco
Campo d'applicazione
• per manometro
• per campionamento
• per adattatore sanitario con connessione in PVDF
Attenzione:
* Formate
FM PN D d Codice EUR SP Peso L D2 D1 Z
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
* BCF, IR 16 20 20 735 318 101 2.089,94 1 0,100 110 34,1 50,5 32,7
* BCF, IR 16 25 25 735 318 202 2.177,69 1 0,097 110 34,1 50,5 35,2
* BCF, IR 16 32 32 735 318 303 2.434,20 1 0,138 124 34,1 50,5 38,7
* BCF, IR 16 25 40 735 318 204 2.376,98 1 0,100 124 19,9 50,5 42,7
* BCF, IR 16 32 40 735 318 304 2.543,91 1 0,100 124 25,6 50,5 42,7
* BCF, IR 16 25 50 735 318 205 2.660,08 1 0,100 124 19,9 50,5 47,7
* BCF, IR 16 32 50 735 318 305 2.830,52 1 0,100 124 25,6 50,5 47,7
* BCF, IR 16 50 50 735 318 505 2.890,14 1 0,100 124 42,2 64,0 47,7
BCF, IR 16 25 63 735 318 206 1.004,58 1 0,258 120 19,9 50,5 54,2
BCF, IR 16 32 63 735 318 306 1.158,95 1 0,269 120 25,6 50,5 54,2
* BCF, IR 16 50 63 735 318 506 2.697,96 1 0,100 120 42,2 64,0 54,2
* BCF, IR 16 63 63 735 318 606 3.089,93 1 0,100 138 55,1 77,5 54,2
BCF, IR 16 25 75 735 318 207 1.083,18 1 0,352 130 19,9 50,5 60,2
BCF, IR 16 32 75 735 318 307 1.211,74 1 0,357 130 25,6 50,5 60,2
BCF, IR 16 50 75 735 318 507 1.213,34 1 0,402 130 42,2 64,0 60,2
* BCF, IR 16 63 75 735 318 607 2.881,46 1 0,619 130 55,1 77,5 60,2
BCF, IR 16 25 90 735 318 208 1.070,33 1 0,449 130 19,9 50,5 67,7
BCF, IR 16 32 90 735 318 308 1.236,02 1 0,454 130 25,6 50,5 67,7
BCF, IR 16 50 90 735 318 508 1.237,65 1 0,496 130 42,2 64,0 67,7
BCF, IR 16 63 90 735 318 608 1.237,65 1 0,658 138 55,1 77,5 67,7
BCF, IR 16 25 110 735 318 209 1.172,87 1 0,614 130 19,9 50,5 77,7
BCF, IR 16 32 110 735 318 309 1.272,53 1 0,619 130 25,6 50,5 77,7
BCF, IR 16 50 110 735 318 509 1.321,35 1 0,662 130 42,2 64,0 77,7
BCF, IR 16 63 110 735 318 609 1.340,25 1 0,686 180 55,1 77,5 77,7
765
