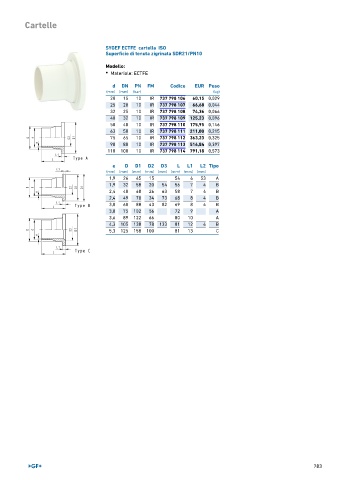

Page 783 - GEORGFISCHER - LISTINO 896

Cartelle

SYGEF ECTFE cartella ISO
Superficie di tenuta zigrinata SDR21/PN10

Modello:
• Materiale: ECTFE

d DN PN FM Codice EUR Peso
(mm) (mm) (bar) (kg)
20 15 10 IR 737 798 106 60,15 0,029
25 20 10 IR 737 798 107 66,68 0,044
32 25 10 IR 737 798 108 74,36 0,066
40 32 10 IR 737 798 109 125,23 0,096
50 40 10 IR 737 798 110 175,95 0,146
63 50 10 IR 737 798 111 211,00 0,215
75 65 10 IR 737 798 112 363,23 0,325
90 80 10 IR 737 798 113 514,84 0,397
110 100 10 IR 737 798 114 791,18 0,573

e D D1 D2 D3 L L1 L2 Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1,9 26 45 15 54 6 53 A
1,9 32 58 20 54 56 7 4 B
2,4 40 68 26 63 58 7 4 B
2,4 49 78 34 73 68 8 4 B
3,0 60 88 43 82 69 8 4 B
3,0 75 102 56 72 9 A
3,6 89 122 66 80 10 A
4,3 105 138 78 133 81 12 4 B
5,3 125 158 100 81 13 C

783
