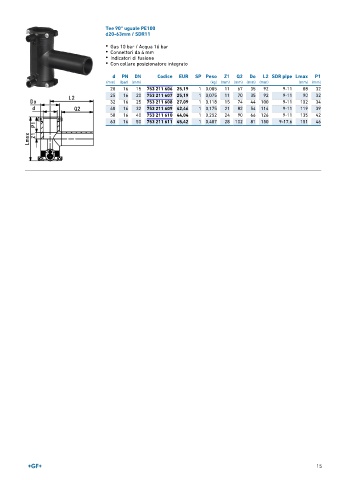

Page 15 - GEORGFISCHER - LISTINO 899

Tee 90° uguale PE100
d20-63mm / SDR11

• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Con collare posizionatore integrato

d PN DN Codice EUR SP Peso Z1 Q2 Do L2 SDR pipe Lmax P1
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 16 15 753 211 606 25,19 1 0,085 11 67 35 92 9-11 88 32
25 16 20 753 211 607 25,19 1 0,075 11 70 35 92 9-11 90 32
32 16 25 753 211 608 27,09 1 0,118 15 74 44 100 9-11 102 34
40 16 32 753 211 609 42,46 1 0,175 21 82 54 114 9-11 119 39
50 16 40 753 211 610 44,04 1 0,252 24 90 66 126 9-11 135 42
63 16 50 753 211 611 45,42 1 0,407 28 102 81 150 9-17.6 151 46

15
