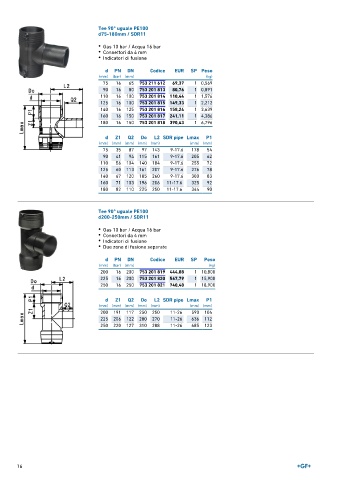

Page 16 - GEORGFISCHER - LISTINO 899
P. 16
Tee 90° uguale PE100
d75-180mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
d PN DN Codice EUR SP Peso
(mm) (bar) (mm) (kg)
75 16 65 753 211 612 69,37 1 0,569
90 16 80 753 201 813 80,76 1 0,891
110 16 100 753 201 814 110,44 1 1,576
125 16 100 753 201 815 149,33 1 2,212
140 16 125 753 201 816 158,24 1 3,639
160 16 150 753 201 817 241,11 1 4,386
180 16 150 753 201 818 390,43 1 6,796
d Z1 Q2 Do L2 SDR pipe Lmax P1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 35 87 97 143 9-17.6 178 54
90 41 94 115 161 9-17.6 205 62
110 56 104 140 184 9-17.6 255 72
125 60 113 161 207 9-17.6 276 78
140 67 120 185 260 9-17.6 300 83
160 71 103 196 206 11-17.6 325 92
180 82 110 225 250 11-17.6 344 90
Tee 90° uguale PE100
d200-250mm / SDR11
• Gas 10 bar / Acqua 16 bar
• Connettori da 4 mm
• Indicatori di fusione
• Due zone di fusione separate
d PN DN Codice EUR SP Peso
(mm) (bar) (mm) (kg)
200 16 200 753 201 819 444,88 1 10,800
225 16 200 753 201 820 567,79 1 15,900
250 16 250 753 201 821 740,48 1 18,900
d Z1 Q2 Do L2 SDR pipe Lmax P1
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
200 191 117 250 250 11-26 590 104
225 206 122 280 270 11-26 636 112
250 220 127 310 288 11-26 685 123
16
