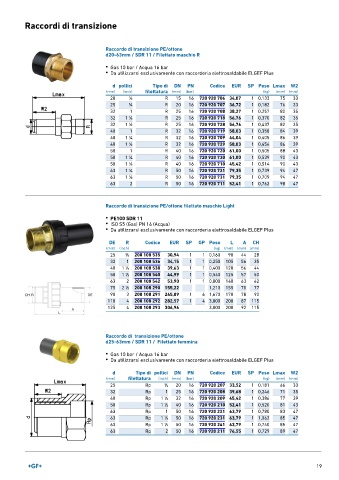

Page 19 - GEORGFISCHER - LISTINO 899

Raccordi di transizione

Raccordo di transizione PE/ottone
d20-63mm / SDR 11 / Filettato maschio R

• Gas 10 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d pollici Tipo di DN PN Codice EUR SP Peso Lmax W2
(mm) (inch) filettatura (mm) (bar) (kg) (mm) (mm)
20 1 ∕2 R 15 16 720 920 706 34,07 1 0,133 75 33
25 3 ∕4 R 20 16 720 920 707 36,72 1 0,182 76 33
32 1 R 25 16 720 920 708 38,27 1 0,257 80 35
32 1 ∕4 R 25 16 720 920 718 56,76 1 0,370 82 35
1
32 1 ∕2 R 25 16 720 920 728 56,76 1 0,437 82 35
1
40 1 R 32 16 720 920 719 58,03 1 0,358 84 39
40 1 ∕4 R 32 16 720 920 709 44,04 1 0,405 86 39
1
40 1 ∕2 R 32 16 720 920 729 58,03 1 0,454 86 39
1
50 1 R 40 16 720 920 720 61,00 1 0,505 88 43
50 1 ∕4 R 40 16 720 920 730 61,00 1 0,539 90 43
1
50 1 ∕2 R 40 16 720 920 710 45,42 1 0,514 90 43
1
63 1 ∕4 R 50 16 720 920 721 79,35 1 0,739 94 47
1
63 1 ∕2 R 50 16 720 920 731 79,35 1 0,709 94 47
1
63 2 R 50 16 720 920 711 52,41 1 0,762 98 47
Raccordo di transizione PE/ottone filettato maschio Light

• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

DE R Codice EUR SP GP Peso L A CH
(mm) (inch) (kg) (mm) (mm) (mm)
25 3 ∕4 200 108 535 30,94 1 1 0,160 90 44 28
32 1 200 108 536 34,15 1 1 0,250 105 56 35
40 1 ∕4 200 108 538 39,63 1 1 0,400 120 56 44
1
50 1 ∕2 200 108 540 44,99 1 1 0,540 125 57 50
1
63 2 200 108 542 53,90 1 1 0,800 140 63 62
75 2 ∕2 200 108 290 155,22 1,210 155 70 77
1
90 3 200 108 291 245,89 1 6 1,670 170 78 90
110 4 200 108 292 282,57 1 4 3,000 200 87 115
125 4 200 108 293 306,96 3,000 200 92 115

Raccordo di transizione PE/ottone
d25-63mm / SDR 11 / Filettato femmina

• Gas 10 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d Tipo di pollici DN PN Codice EUR SP Peso Lmax W2
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm)
25 Rp 3 ∕4 20 16 720 920 207 33,52 1 0,181 66 33
32 Rp 1 25 16 720 920 208 39,68 1 0,246 71 35
40 Rp 1 ∕4 32 16 720 920 209 45,42 1 0,386 77 39
1
50 Rp 1 ∕2 40 16 720 920 210 52,41 1 0,520 81 43
1
63 Rp 1 50 16 720 920 221 63,79 1 0,780 83 47
63 Rp 1 ∕4 50 16 720 920 231 63,79 1 1,062 85 47
1
63 Rp 1 ∕2 50 16 720 920 241 63,79 1 0,740 85 47
1
63 Rp 2 50 16 720 920 211 76,55 1 0,729 89 47

19
