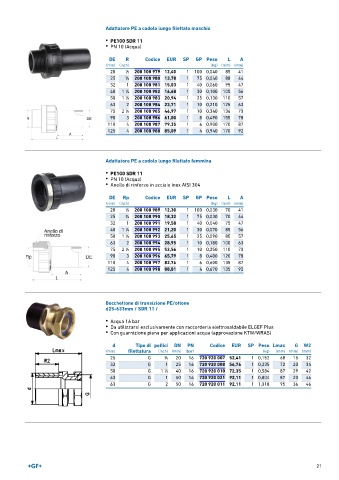

Page 21 - GEORGFISCHER - LISTINO 899

Adattatore PE a codolo lungo filettato maschio
• PE100 SDR 11
• PN 10 (Acqua)

DE R Codice EUR SP GP Peso L A
(mm) (inch) (kg) (mm) (mm)
20 1 ∕2 200 108 979 12,40 1 100 0,040 85 41
25 3 ∕4 200 108 980 13,78 1 75 0,040 88 44
32 1 200 108 981 15,03 1 40 0,060 95 47
40 1 ∕4 200 108 982 16,68 1 30 0,100 105 56
1
50 1 ∕2 200 108 983 20,94 1 25 0,130 110 57
1
63 2 200 108 984 23,71 1 10 0,210 125 63
75 2 ∕2 200 108 985 46,97 1 10 0,340 136 70
1
90 3 200 108 986 61,00 1 8 0,490 155 78
110 4 200 108 987 79,35 1 6 0,900 170 87
125 4 200 108 988 85,09 1 4 0,940 170 92

Adattatore PE a codolo lungo filettato femmina
• PE100 SDR 11
• PN 10 (Acqua)
• Anello di rinforzo in acciaio inox AISI 304

DE Rp Codice EUR SP GP Peso L A
(mm) (inch) (kg) (mm) (mm)
20 1 ∕2 200 108 989 12,30 1 100 0,030 70 41
25 3 ∕4 200 108 990 18,32 1 75 0,030 70 44
32 1 200 108 991 19,58 1 40 0,040 75 47
40 1 ∕4 200 108 992 21,20 1 30 0,070 85 56
1
50 1 ∕2 200 108 993 25,65 1 25 0,090 85 57
1
63 2 200 108 994 28,95 1 10 0,180 100 63
1
75 2 ∕2 200 108 995 52,56 1 10 0,250 110 70
90 3 200 108 996 65,79 1 8 0,400 120 78
110 4 200 108 997 82,76 1 6 0,600 135 87
125 4 200 108 998 88,81 1 4 0,670 135 92

Bocchettone di transizione PE/ottone
d25-633mm / SDR 11 /

• Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus
• Con guarnizione piana per applicazioni acqua (approvazione KTW/WRAS)

d Tipo di pollici DN PN Codice EUR SP Peso Lmax G W2
(mm) filettatura (inch) (mm) (bar) (kg) (mm) (mm) (mm)
25 G 3 ∕4 20 16 720 920 007 52,41 1 0,152 68 15 32
32 G 1 25 16 720 920 008 56,76 1 0,235 72 20 34
50 G 1 ∕2 40 16 720 920 010 72,35 1 0,584 87 29 42
1
63 G 1 50 16 720 920 021 92,11 1 0,804 87 20 46
63 G 2 50 16 720 920 011 92,11 1 1,018 95 36 46

21
