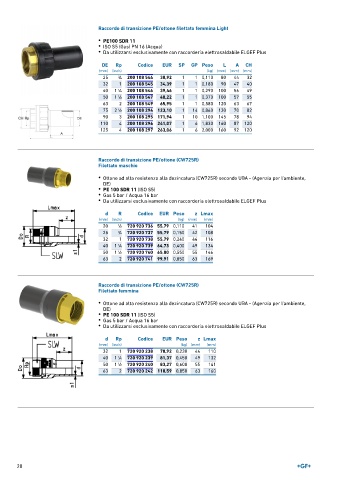

Page 20 - GEORGFISCHER - LISTINO 899

Raccordo di transizione PE/ottone filettato femmina Light
• PE100 SDR 11
• ISO S5 (Gas) PN 16 (Acqua)
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

DE Rp Codice EUR SP GP Peso L A CH
(mm) (inch) (kg) (mm) (mm) (mm)
25 3 ∕4 200 108 544 30,92 1 1 0,110 80 44 32
32 1 200 108 545 34,39 1 1 0,180 90 47 40
40 1 ∕4 200 108 546 39,46 1 1 0,290 100 56 49
1
50 1 ∕2 200 108 547 48,22 1 1 0,370 100 57 55
1
63 2 200 108 549 65,95 1 1 0,580 120 63 67
75 2 ∕2 200 108 294 123,10 1 14 0,860 130 70 82
1
90 3 200 108 295 171,94 1 10 1,100 145 78 94
110 4 200 108 296 241,07 1 6 1,830 160 87 120
125 4 200 108 297 263,06 1 6 2,000 160 92 120

Raccordo di transizione PE/ottone (CW725R)
Filettato maschio
• Ottone ad alta resistenza alla dezincatura (CW725R) secondo UBA - (Agenzia per l'ambiente,
DE)
• PE 100 SDR 11 (ISO S5)
• Gas 5 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d R Codice EUR Peso z Lmax
(mm) (inch) (kg) (mm) (mm)
20 1 ∕2 720 920 736 55,79 0,110 41 104
25 3 ∕4 720 920 737 55,79 0,150 42 108
32 1 720 920 738 55,79 0,240 44 116
40 1 ∕4 720 920 739 64,73 0,400 49 134
1
50 1 ∕2 720 920 740 65,80 0,550 55 146
1
63 2 720 920 741 99,91 0,850 63 169

Raccordo di transizione PE/ottone (CW725R)
Filettato femmina

• Ottone ad alta resistenza alla dezincatura (CW725R) secondo UBA - (Agenzia per l'ambiente,
DE)
• PE 100 SDR 11 (ISO S5)
• Gas 5 bar / Acqua 16 bar
• Da utilizzarsi esclusivamente con raccorderia elettrosaldabile ELGEF Plus

d Rp Codice EUR Peso z Lmax
(mm) (inch) (kg) (mm) (mm)
32 1 720 920 238 70,92 0,230 44 110
40 1 ∕4 720 920 239 81,37 0,450 49 132
1
50 1 ∕2 720 920 240 83,27 0,600 55 141
1
63 2 720 920 242 110,59 0,850 63 160

20
