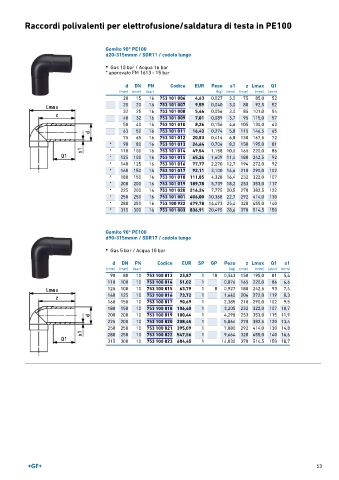

Page 53 - GEORGFISCHER - LISTINO 899

Raccordi polivalenti per elettrofusione/saldatura di testa in PE100

Gomito 90° PE100
d20-315mmm / SDR11 / codolo lungo

• Gas 10 bar / Acqua 16 bar
* approvato FM 1613 - 15 bar

d DN PN Codice EUR Peso s1 z Lmax Q1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 16 753 101 006 4,63 0,027 3,0 75 85,0 52
25 20 16 753 101 007 9,59 0,040 3,0 80 92,5 52
32 25 16 753 101 008 5,44 0,056 3,0 85 101,0 54
40 32 16 753 101 009 7,01 0,089 3,7 95 115,0 57
50 40 16 753 101 010 8,26 0,156 4,6 105 130,0 63
63 50 16 753 101 011 16,43 0,274 5,8 115 146,5 65
75 65 16 753 101 012 20,83 0,414 6,8 130 167,5 72
* 90 80 16 753 101 013 24,64 0,704 8,2 150 195,0 81
* 110 100 16 753 101 014 49,54 1,158 10,0 165 220,0 86
* 125 100 16 753 101 015 65,26 1,609 11,4 180 242,5 92
* 140 125 16 753 101 016 77,77 2,270 12,7 194 272,0 92
* 160 150 16 753 101 017 92,11 3,100 14,6 210 290,0 102
* 180 150 16 753 101 018 111,85 4,328 16,4 232 322,0 107
* 200 200 16 753 101 019 189,78 5,739 18,2 253 353,0 117
* 225 200 16 753 101 020 216,24 7,775 20,5 270 382,5 122
* 250 250 16 753 101 001 406,00 10,368 22,7 292 414,0 130
* 280 250 16 753 100 922 679,78 14,473 25,4 320 455,0 140
* 315 300 16 753 101 003 836,91 20,495 28,6 370 514,5 150

Gomito 90° PE100
d90-315mmm / SDR17 / codolo lungo
• Gas 5 bar / Acqua 10 bar

d DN PN Codice EUR SP GP Peso z Lmax Q1 s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
90 80 10 753 100 813 23,87 1 18 0,543 150 195,0 81 5,4
110 100 10 753 100 814 51,02 1 0,876 165 220,0 86 6,6
125 100 10 753 100 815 63,79 1 8 0,927 180 242,5 93 7,4
140 125 10 753 100 816 73,72 1 1,640 204 272,0 119 8,3
160 150 10 753 100 817 90,69 1 2,385 210 290,0 102 9,5
180 150 10 753 100 818 106,40 1 3,205 232 322,0 107 10,7
200 200 10 753 100 819 180,44 1 4,298 253 353,0 115 11,9
225 200 10 753 100 820 208,45 1 5,864 270 382,5 120 13,4
250 250 10 753 100 821 395,09 1 7,080 292 414,0 130 14,8
280 250 10 753 100 822 547,56 1 9,664 320 455,0 140 16,6
315 300 10 753 100 823 684,45 1 14,030 370 514,5 150 18,7
