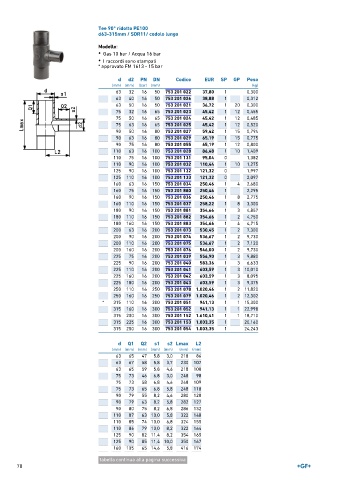

P. 70
Tee 90° ridotto PE100
d63-315mm / SDR11/ codolo lungo
Modello:
• Gas 10 bar / Acqua 16 bar
• I raccordi sono stampati
* approvato FM 1613 - 15 bar
d d2 PN DN Codice EUR SP GP Peso
(mm) (mm) (bar) (mm) (kg)
63 32 16 50 753 201 022 37,80 1 0,300
63 40 16 50 753 201 026 38,88 1 0,312
63 50 16 50 753 201 021 36,72 1 20 0,300
75 32 16 65 753 201 023 45,42 1 12 0,455
75 50 16 65 753 201 024 45,42 1 12 0,485
75 63 16 65 753 201 025 45,42 1 12 0,520
90 50 16 80 753 201 027 59,42 1 15 0,794
90 63 16 80 753 201 029 65,19 1 15 0,775
90 75 16 80 753 201 055 65,19 1 12 0,800
110 63 16 100 753 201 028 86,48 1 10 1,409
110 75 16 100 753 201 131 95,04 0 1,382
110 90 16 100 753 201 032 110,44 1 10 1,275
125 90 16 100 753 201 132 121,32 0 1,997
125 110 16 100 753 201 133 121,32 0 2,097
160 63 16 150 753 201 034 250,46 1 4 2,680
160 75 16 150 753 201 880 250,46 1 2,295
160 90 16 150 753 201 036 250,46 1 8 2,775
160 110 16 150 753 201 037 258,22 1 8 3,300
180 90 16 150 753 201 881 354,66 1 3 4,857
180 110 16 150 753 201 882 354,66 1 2 4,750
180 160 16 150 753 201 883 354,66 1 4 4,715
200 63 16 200 753 201 073 530,45 1 2 7,300
200 90 16 200 753 201 074 536,67 1 2 9,730
200 110 16 200 753 201 075 536,67 1 2 7,120
200 160 16 200 753 201 076 546,00 1 2 9,730
225 75 16 200 753 201 039 556,90 1 3 9,880
225 90 16 200 753 201 040 583,36 1 3 6,633
225 110 16 200 753 201 041 603,59 1 3 10,010
225 160 16 200 753 201 042 603,59 1 3 8,095
225 180 16 200 753 201 043 603,59 1 3 9,375
250 110 16 250 753 201 078 1.020,46 1 2 11,820
250 160 16 250 753 201 079 1.020,46 1 2 12,302
* 315 110 16 300 753 201 051 941,13 1 1 15,300
315 160 16 300 753 201 052 941,13 1 1 22,998
315 200 16 300 753 201 152 1.610,41 1 1 18,710
315 225 16 300 753 201 153 1.003,35 1 20,160
315 250 16 300 753 201 054 1.003,35 1 24,243
d Q1 Q2 s1 s2 Lmax L2
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 65 47 5,8 3,0 218 86
63 67 58 5,8 3,7 230 107
63 65 59 5,8 4,6 218 100
75 73 46 6,8 3,0 248 98
75 73 58 6,8 4,6 248 109
75 73 65 6,8 5,8 248 118
90 79 55 8,2 4,6 280 120
90 79 63 8,2 5,8 282 127
90 80 75 8,2 6,8 286 132
110 87 63 10,0 5,8 322 148
110 85 74 10,0 6,8 324 155
110 86 79 10,0 8,2 322 164
125 90 82 11,4 8,2 354 165
125 90 85 11,4 10,0 350 167
160 105 65 14,6 5,8 416 174
tabella continua alla pagina successiva
