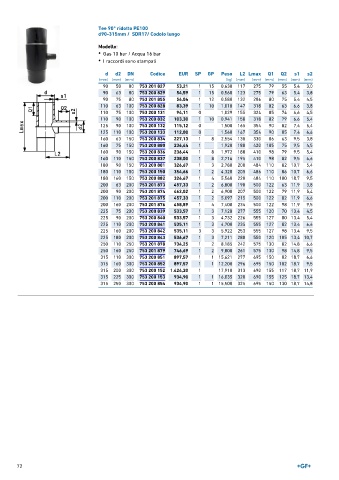

Page 72 - GEORGFISCHER - LISTINO 899
P. 72
Tee 90° ridotto PE100
d90-315mm / SDR17/ Codolo lungo
Modello:
• Gas 10 bar / Acqua 16 bar
• I raccordi sono stampati
d d2 DN Codice EUR SP GP Peso L2 Lmax Q1 Q2 s1 s2
(mm) (mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
90 50 80 753 201 827 53,21 1 15 0,630 117 275 79 55 5,4 3,0
90 63 80 753 200 829 54,59 1 15 0,560 123 275 79 63 5,4 3,8
90 75 80 753 201 855 54,04 1 12 0,580 132 286 80 75 5,4 4,5
110 63 100 753 200 828 83,39 1 10 1,010 147 318 82 63 6,6 3,8
110 75 100 753 200 131 94,11 0 1,029 155 324 85 74 6,6 4,5
110 90 100 753 200 832 103,30 1 10 0,941 158 318 82 79 6,6 5,4
125 90 100 753 200 132 115,12 0 1,500 165 354 90 82 7,4 5,4
125 110 100 753 200 133 112,00 0 1,560 167 354 90 85 7,4 6,6
160 63 150 753 200 834 227,13 1 8 2,554 130 330 86 63 9,5 3,8
160 75 150 753 200 880 236,44 1 1,920 180 420 105 75 9,5 4,5
160 90 150 753 200 836 236,44 1 8 1,972 188 410 98 79 9,5 5,4
160 110 150 753 200 837 238,00 1 8 2,716 195 410 98 82 9,5 6,6
180 90 150 753 200 881 326,67 1 3 2,780 200 484 110 82 10,7 5,4
180 110 150 753 200 150 354,66 1 2 4,320 205 486 110 86 10,7 6,6
180 160 150 753 200 882 326,67 1 4 5,560 220 484 110 100 18,7 9,5
200 63 200 753 201 873 457,33 1 2 6,800 190 500 122 63 11,9 3,8
200 90 200 753 201 874 462,02 1 2 6,900 207 500 122 79 11,9 5,4
200 110 200 753 201 875 457,33 1 2 5,097 215 500 122 82 11,9 6,6
200 160 200 753 201 876 458,89 1 4 7,400 234 500 122 98 11,9 9,5
225 75 200 753 200 839 533,57 1 3 7,128 277 555 120 70 13,4 4,5
225 90 200 753 200 840 533,57 1 3 4,732 226 555 127 80 13,4 5,4
225 110 200 753 200 841 535,11 1 3 4,700 235 555 127 82 13,4 6,6
225 160 200 753 200 842 535,11 3 3 5,922 253 555 127 98 13,4 9,5
225 180 200 753 200 843 536,67 1 3 7,211 280 550 120 105 13,4 10,7
250 110 250 753 201 878 734,25 1 2 8,185 242 575 130 82 14,8 6,6
250 160 250 753 201 879 746,69 1 2 9,800 261 575 130 98 14,8 9,5
315 110 300 753 200 851 897,57 1 1 15,621 277 695 150 82 18,7 6,6
315 160 300 753 200 852 897,57 1 1 12,200 296 695 150 102 18,7 9,5
315 200 300 753 200 152 1.424,20 1 17,910 313 690 155 117 18,7 11,9
315 225 300 753 200 153 934,90 1 1 16,035 320 690 155 125 18,7 13,4
315 250 300 753 200 854 934,90 1 1 15,500 325 695 150 130 18,7 14,8
72
