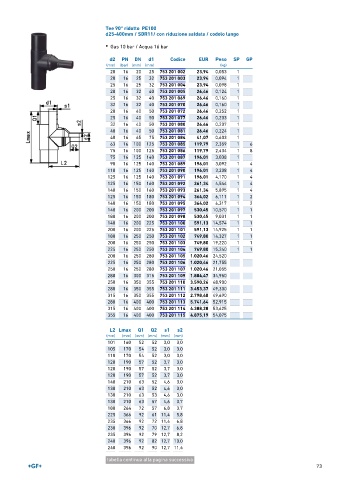

Page 73 - GEORGFISCHER - LISTINO 899

Tee 90° ridotto PE100
d25-400mm / SDR11/ con riduzione saldata / codolo lungo

• Gas 10 bar / Acqua 16 bar

d2 PN DN d1 Codice EUR Peso SP GP
(mm) (bar) (mm) (mm) (kg)
20 16 20 25 753 201 002 23,94 0,053 1
20 16 25 32 753 201 003 23,94 0,094 1
25 16 25 32 753 201 004 23,94 0,098 1
20 16 32 40 753 201 005 26,46 0,124 1
25 16 32 40 753 201 069 26,46 0,160 1
32 16 32 40 753 201 070 26,46 0,160 1
20 16 40 50 753 201 072 26,46 0,252 1
25 16 40 50 753 201 077 26,46 0,203 1
32 16 40 50 753 201 080 26,46 0,207 1
40 16 40 50 753 201 081 26,46 0,224 1
40 16 65 75 753 201 084 41,07 0,603 1
63 16 100 125 753 201 085 119,79 2,359 1 6
75 16 100 125 753 201 086 119,79 2,434 1 8
75 16 125 140 753 201 087 196,01 3,038 1
90 16 125 140 753 201 089 196,01 3,092 1 4
110 16 125 140 753 201 090 196,01 3,208 1 4
125 16 125 140 753 201 091 196,01 4,170 1 4
125 16 150 160 753 201 092 261,34 4,544 1 4
140 16 150 160 753 201 093 261,34 5,895 1 4
125 16 150 180 753 201 094 364,02 6,111 1 2
140 16 150 180 753 201 095 364,02 6,317 1 2
140 16 200 200 753 201 097 530,45 10,570 1 1
180 16 200 200 753 201 098 530,45 9,031 1 1
140 16 200 225 753 201 100 591,13 14,574 1 1
200 16 200 225 753 201 101 591,13 14,925 1 1
180 16 250 250 753 201 102 749,80 14,327 1 1
200 16 250 250 753 201 103 749,80 19,220 1 1
225 16 250 250 753 201 104 749,80 15,240 1 1
200 16 250 280 753 201 105 1.020,46 24,520
225 16 250 280 753 201 106 1.020,46 21,755
250 16 250 280 753 201 107 1.020,46 21,055
280 16 300 315 753 201 109 1.804,47 34,950
250 16 350 355 753 201 110 3.590,26 48,900
280 16 350 355 753 201 111 3.453,37 49,300
315 16 350 355 753 201 112 2.798,48 49,690
280 16 400 400 753 201 113 5.741,64 52,915
315 16 400 400 753 201 114 4.388,28 53,625
355 16 400 400 753 201 115 4.875,19 54,075

L2 Lmax Q1 Q2 s1 s2
(mm) (mm) (mm) (mm) (mm) (mm)
101 160 52 52 3,0 3,0
105 170 54 52 3,0 3,0
110 170 54 52 3,0 3,0
120 190 57 52 3,7 3,0
120 190 57 52 3,7 3,0
120 190 57 52 3,7 3,0
140 210 63 52 4,6 3,0
130 210 63 52 4,6 3,0
130 210 63 53 4,6 3,0
130 210 63 57 4,6 3,7
180 264 72 57 6,8 3,7
225 366 92 61 11,4 5,8
235 366 92 72 11,4 6,8
230 396 92 70 12,7 6,8
235 396 92 79 12,7 8,2
240 396 92 82 12,7 10,0
240 396 92 90 12,7 11,4
tabella continua alla pagina successiva
