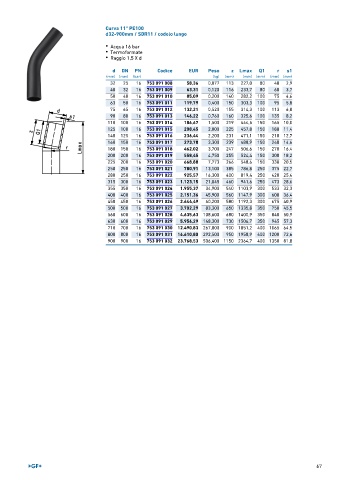

P. 67
Curva 11° PE100
d32-900mm / SDR11 / codolo lungo
• Acqua 16 bar
• Termoformate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 16 753 091 008 58,36 0,077 113 227,0 80 48 2,9
40 32 16 753 091 009 63,31 0,120 116 233,7 80 60 3,7
50 40 16 753 091 010 85,09 0,200 140 282,2 100 75 4,6
63 50 16 753 091 011 119,79 0,400 150 303,3 100 95 5,8
75 65 16 753 091 012 132,21 0,520 155 314,3 100 113 6,8
90 80 16 753 091 013 146,22 0,760 160 325,6 100 135 8,2
110 100 16 753 091 014 186,67 1,500 219 444,5 150 165 10,0
125 100 16 753 091 015 208,45 2,000 225 457,8 150 188 11,4
140 125 16 753 091 016 236,44 2,200 231 471,1 150 210 12,7
160 150 16 753 091 017 273,78 3,300 239 488,9 150 240 14,6
180 150 16 753 091 018 462,02 3,700 247 506,6 150 270 16,4
200 200 16 753 091 019 558,45 4,750 255 524,4 150 300 18,2
225 200 16 753 091 020 668,88 7,773 266 548,6 150 338 20,5
250 250 16 753 091 021 780,91 13,100 385 786,8 250 375 22,7
280 250 16 753 091 022 925,57 16,300 400 819,4 250 420 25,4
315 300 16 753 091 023 1.123,15 21,845 460 941,6 250 473 28,6
355 350 16 753 091 024 1.955,37 34,900 540 1103,9 300 533 32,3
400 400 16 753 091 025 2.151,36 45,900 560 1147,9 300 600 36,4
450 450 16 753 091 026 2.644,49 60,200 580 1192,3 300 675 40,9
500 500 16 753 091 027 3.702,29 83,300 650 1335,8 350 750 45,5
560 600 16 753 091 028 4.635,63 108,600 680 1400,9 350 840 50,9
630 600 16 753 091 029 5.956,29 148,300 730 1506,7 350 945 57,3
710 700 16 753 091 030 12.490,83 267,000 900 1851,2 400 1065 64,5
800 800 16 753 091 031 16.610,80 292,500 950 1958,9 400 1200 72,6
900 900 16 753 091 032 23.768,53 506,400 1150 2364,7 400 1350 81,8
