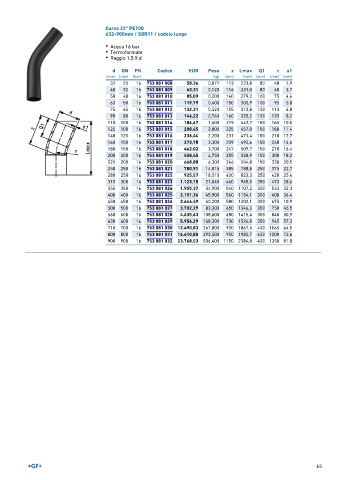

Page 65 - GEORGFISCHER - LISTINO 899
P. 65
Curva 22° PE100
d32-900mm / SDR11 / codolo lungo
• Acqua 16 bar
• Termoformate
• Raggio 1,5 X d
d DN PN Codice EUR Peso z Lmax Q1 r s1
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
32 25 16 753 081 008 58,36 0,077 113 223,8 80 48 2,9
40 32 16 753 081 009 63,31 0,120 116 231,0 80 60 3,7
50 40 16 753 081 010 85,09 0,200 140 279,2 100 75 4,6
63 50 16 753 081 011 119,79 0,400 150 300,9 100 95 5,8
75 65 16 753 081 012 132,21 0,520 155 312,8 100 113 6,8
90 80 16 753 081 013 146,22 0,760 160 325,2 100 135 8,2
110 100 16 753 081 014 186,67 1,500 219 442,7 150 165 10,0
125 100 16 753 081 015 208,45 2,000 225 457,0 150 188 11,4
140 125 16 753 081 016 236,44 2,200 231 471,4 150 210 12,7
160 150 16 753 081 017 273,78 3,300 239 490,6 150 240 14,6
180 150 16 753 081 018 462,02 3,700 247 509,7 150 270 16,4
200 200 16 753 081 019 558,45 4,750 255 528,9 150 300 18,2
225 200 16 753 081 020 668,88 6,300 266 554,8 150 338 20,5
250 250 16 753 081 021 780,91 14,015 385 788,8 250 375 22,7
280 250 16 753 081 022 925,57 18,510 400 823,3 250 420 25,4
315 300 16 753 081 023 1.123,15 21,845 460 945,5 250 473 28,6
355 350 16 753 081 024 1.955,37 34,900 540 1107,2 300 533 32,3
400 400 16 753 081 025 2.151,36 45,900 560 1154,1 300 600 36,4
450 450 16 753 081 026 2.644,49 60,200 580 1202,1 300 675 10,9
500 500 16 753 081 027 3.702,29 83,300 650 1346,3 350 750 45,5
560 600 16 753 081 028 4.635,63 108,600 680 1415,4 350 840 50,9
630 600 16 753 081 029 5.956,29 148,300 730 1524,8 350 945 57,3
710 700 16 753 081 030 12.490,83 267,000 900 1867,5 400 1065 64,5
800 800 16 753 081 031 16.610,80 292,500 950 1980,7 400 1200 72,6
900 900 16 753 081 032 23.768,53 506,400 1150 2384,8 400 1350 81,8
65
