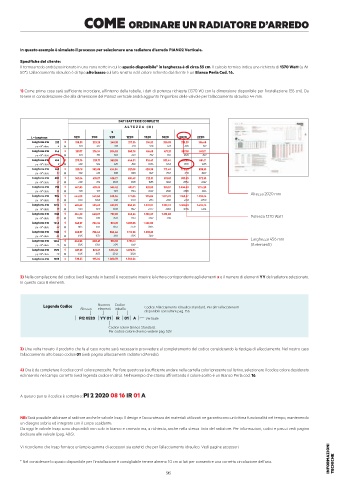

COME ORDINARE UN RADIATORE D’ARREDO

In questo esempio è simulato il processo per selezionare una radiatore d’arredo PIANO2 Verticale.

Specifiche del cliente:
Il termoarredo andrà posizionato in una zona notte in cui lo spazio disponibile* in larghezza è di circa 55 cm. Il calcolo termico indica una richiesta di 1370 Watt (a ∆t
50°). L’allacciamento idraulico è di tipo alto basso sul lato sinistro ed il colore richiesto dal cliente è un Bianco Perla Cod. 16.

1) Come prima cosa sarà sufficiente incrociare, all’interno della tabella, i dati di potenza richiesta (1370 W) con la dimensione disponibile per l’installazione (55 cm). Da
tenere in considerazione che alla dimensione del Piano2 verticale andrà aggiunto l’ingombro delle valvole per l’allacciamento idraulico 44 mm.

DATI BATTERIE COMPLETE
A L T EZZ A ( H )
S
L = Lunghezza 520 700 920 1220 1520 1820 2020 2220
Lunghezza mm 232 € 198,01 223,25 240,18 277,36 314,53 350,98 375,29 396,48
yy = N° elem. 4 W 201 262 335 433 528 623 685 747
Lunghezza mm 344 € 239,17 276,34 304,83 360,78 416,65 471,21 507,18 540,11
yy = N° elem. 6 W 301 393 503 649 792 934 1028 1121
Lunghezza mm 456 € 279,76 329,71 369,38 444,01 518,47 591,44 639,63 684,11
yy = N° elem. 8 W 402 524 670 865 1056 1245 1370 1495
Lunghezza mm 568 € 320,18 382,88 434,04 527,08 620,38 711,40 772,05 828,10
yy = N° elem. 10 W 502 655 838 1081 1321 1557 1713 1869
Lunghezza mm 680 € 361,34 435,97 498,77 610,49 722,31 831,81 903,95 972,10
yy = N° elem. 12 W 602 786 1005 1298 1585 1868 2056 2242
Lunghezza mm 792 € 401,85 489,33 563,42 693,91 823,95 951,87 1.036,30 1.116,20
yy = N° elem. 14 W 703 917 1173 1514 1849 2180 2398 2616
Lunghezza mm 904 € 443,00 542,60 628,06 777,06 925,86 1.071,70 1.168,37 1.259,74 Altezza 2020 mm
yy = N° elem. 16 W 803 1048 1341 1730 2113 2491 2741 2990
Lunghezza mm 1016 € 483,69 595,69 692,99 860,58 1.027,97 1.192,22 1.300,61 1.403,73
yy = N° elem. 18 W 903 1179 1508 1947 2377 2802 3084 3364
Lunghezza mm 1128 € 524,30 648,87 757,08 943,62 1.130,07 1.312,08
yy = N° elem. 20 W 1004 1310 1676 2163 2641 3114 Potenza 1370 Watt
Lunghezza mm 1240 € 565,27 702,24 822,19 1.027,05 1.232,00
yy = N° elem. 22 W 1104 1441 1843 2379 2905
Lunghezza mm 1352 € 605,97 755,40 886,46 1.110,28 1.333,83
yy = N° elem. 24 W 1205 1572 2011 2595 3169
Lunghezza mm 1464 € 646,56 808,41 951,38 1.193,61 Larghezza 456 mm
yy = N° elem. 26 W 1305 1704 2179 2812 (8 elementi)
Lunghezza mm 1576 € 687,35 861,67 1.016,33 1.276,94
yy = N° elem. 28 W 1405 1835 2346 3028
Lunghezza mm 1688 € 728,23 915,04 1.080,78 1.360,26

2) Nella compilazione del codice (vedi legenda in basso) è necessario inserire la lettera corrispondente agli elementi x e il numero di elementi YY del radiatore selezionato.
In questo caso 8 elementi.

Legenda Codice Numero Codice Codice Allacciamento Idraulico standard. Per altri allacciamenti
Altezza elementi imballo
disponibili consultare pag. 156
PI2 0520 YY 01 IR 01 A Verticale
Codice colore Bianco Standard.
Per codice colore diverso vedere pag. 528

3) Una volta trovato il prodotto che fa al caso nostro sarà necessario provvedere al completamento del codice considerando la tipolgia di allacciamento. Nel nostro caso
l’allacciamento alto basso codice 01 (vedi pagina allacciamenti radiatori d’Arredo).

4) Ora è da completare il codice con il colore prescelto. Per fare questo sarà sufficiente andare nella cartella colori presente sul listino, selezionare il codice colore desiderato
ed inserirlo nel campo corretto (vedi legenda codice in alto). Nell’esempio che stiamo affrontando il colore scelto è un Bianco Perla cod. 16.

A questo punto il codice è completo: PI 2 2020 08 16 IR 01 A

NB: Sarà possibile abbinare al raditore anche le valvole Irsap. Il design e l’accuratezza dei materiali utilizzati ne garantiscono un’ottima funzionalità nel tempo, mantenendo
un disegno sobrio ed integrato con il corpo scaldante.
Da oggi le valvole Irsap sono disponibili non solo in bianco e cromato ma, a richiesta, anche nella stessa tinta del radiatore. Per informazioni, codici e prezzi vedi pagina
dedicata alle valvole (pag. 486).

INFORMAZIONI
Vi ricordiamo che Irsap fornisce un’ampia gamma di accessori sia estetici che per l’allacciamento idraulico. Vedi pagine accessori.
* Nel considerare lo spazio disponibile per l’installazione è consigliabile tenere almeno 10 cm ai lati per consentire una corretta circolazione dell’aria. TECNICHE
