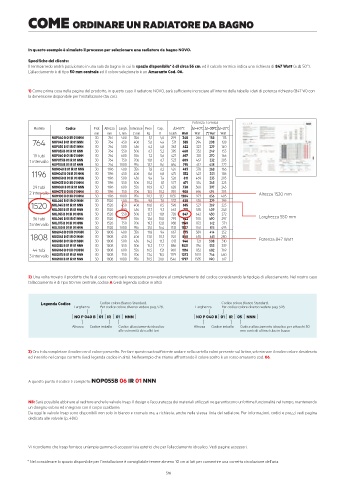

COME ORDINARE UN RADIATORE DA BAGNO

In questo esempio è simulato il processo per selezionare una radiatore da bagno NOVO.

Specifiche del cliente:
Il termoarredo andrà posizionato in una sala da bagno in cui lo spazio disponibile* è di circa 56 cm, ed il calcolo termico indica una richiesta di 847 Watt (a ∆t 50°).
L’allacciamento è di tipo 50 mm centrale ed il colore selezionato è un Amaranto Cod. 06.

1) Come prima cosa nella pagina del prodotto, in questo caso il radiatore NOVO, sarà sufficiente incrociare all’interno della tabella i dati di potenza richiesta (847 W) con
la dimensione disponibile per l’installazione (56 cm).

Potenza Termica 50 mm
Modello Codice Prof. Altezza Largh. Interasse Peso Cap. ∆t=50°C ∆t=40°C ∆t=30°C ∆t=20°C Esp. Prezzo Prezzo Funz. misto
mm mm L mm L’ mm Kg lt kcal/h Watt Watt (*) Watt Watt n. € € Watt
NOP040 B 01 IR 01 NNN 30 764 400 356 5,1 4,0 299 348 266 188 115 1,209 248,75 266,67 300
764 NOP045 B 01 IR 01 NNN 30 764 450 406 5,6 4,4 331 385 294 208 128 1,206 255,75 273,67 400
NOP050 B 01 IR 01 NNN 30 764 500 456 6,2 4,8 363 422 323 229 140 1,203 262,75 280,26 400
NOP055 B 01 IR 01 NNN 30 764 550 506 6,7 5,2 395 460 352 249 153 1,199 268,73 286,44 400
19 tubi NOP060 B 01 IR 01 NNN 30 764 600 556 7,2 5,6 427 497 381 270 166 1,196 273,98 291,70 400
1 intervallo NOP075 B 01 IR 01 NNN 30 764 750 706 10,1 6,7 523 609 467 332 205 1,185 280,78 298,80 400
NOP100 B 01 IR 01 NNN 30 764 1000 956 13,2 8,6 684 795 612 438 272 1,168 299,42 317,14 700
NOM040 B 01 IR 01 NNN 30 1196 400 356 7,8 6,2 424 493 378 268 166 1,190 352,36 370,08 400
1196 NOM045 B 01 IR 01 NNN 30 1196 450 406 8,6 6,8 475 552 423 301 186 1,190 360,50 378,63 400
NOM050 B 01 IR 01 NNN 30 1196 500 456 9,4 7,4 526 611 469 333 205 1,190 369,67 387,38 700
NOM055 B 01 IR 01 NNN 30 1196 550 506 10,2 8,1 577 671 514 365 225 1,190 378,32 395,83 700
29 tubi NOM060 B 01 IR 01 NNN 30 1196 600 556 10,9 8,7 628 730 560 397 245 1,190 381,31 399,02 700
1000
409,63
2 intervallo NOM075 B 01 IR 01 NNN 30 1196 750 706 15,5 10,2 780 908 696 494 305 1,190 391,92 Altezza 1520 mm
NOM100 B 01 IR 01 NNN 30 1196 1000 956 20,2 13,2 1035 1204 923 656 405 1,189 413,75 431,57 1000
7,8
356
9,8
533
329
1520 NOL040 B 01 IR 01 NNN 30 1520 400 406 10,8 8,5 598 620 470 369 199 1,242 426,52 444,24 400
NOL045 B 01 IR 01 NNN
695
436,51
454,23
700
527
1,241
30
1520
450
223
NOL050 B 01 IR 01 NNN 30 1520 500 456 11,7 9,3 663 771 585 409 248 1,240 446,61 464,32 700
NOL055 B 01 IR 01 NNN 30 1520 550 506 12,7 10,1 728 847 642 450 272 1,239 454,95 472,67 700
477,20
36 tubi NOL060 B 01 IR 01 NNN 30 1520 600 556 13,6 10,8 793 922 700 490 297 1,237 459,48 Larghezza 550 mm
1000
3 intervallo NOL075 B 01 IR 01 NNN 30 1520 750 706 19,3 12,8 988 1149 872 612 371 1,234 472,67 490,38 1000
NOL100 B 01 IR 01 NNN 30 1520 1000 956 25,1 16,4 1313 1527 1161 815 495 1,228 499,96 517,88 1000
NOG040 B 01 IR 01 NNN 30 1808 400 356 11,8 9,4 667 775 589 414 252 1,228 523,76 541,47 700
1808 NOG045 B 01 IR 01 NNN 30 1808 450 406 13,0 10,3 740 860 655 508 280 1,223 534,67 Potenza 847 Watt
552,39
461
700
946
NOG050 B 01 IR 01 NNN
565,16
547,45
1,218
721
813
310
11,3
1808
30
1000
500
456
14,2
NOG055 B 01 IR 01 NNN 30 1808 550 506 15,3 12,2 886 1031 786 555 339 1,213 555,27 573,20 1000
44 tubi NOG060 B 01 IR 01 NNN 30 1808 600 556 16,5 13,1 960 1116 852 602 369 1,208 560,73 578,45 1000
3 intervallo NOG075 B 01 IR 01 NNN 30 1808 750 706 23,4 15,5 1179 1372 1051 746 460 1,193 575,87 593,38 1000
NOG100 B 01 IR 01 NNN 30 1808 1000 956 30,5 20,0 1546 1797 1385 990 617 1,167 610,17 628,20 1000
2) Una volta trovato il prodotto che fa al caso nostro sarà necessario provvedere al completamento del codice considerando la tipolgia di allacciamento. Nel nostro caso
l’allacciamento è di tipo 50 mm centrale, codice A (vedi legenda codice in alto).
Legenda Codice Codice colore Bianco Standard. Codice colore Bianco Standard.
Larghezza Per codice colore diverso vedere pag. 528. Larghezza Per codice colore diverso vedere pag. 528.
NO P 040 B 01 IR 01 NNN NO P 040 B 01 IR 05 NNN
Altezza Codice imballo Codice allacciamento idraulico Altezza Codice imballo Codice allacciamento idraulico per attacchi 50
alle estremità dei collettori mm centrali ultimo tubo in basso
3) Ora è da completare il codice con il colore prescelto. Per fare questo sarà sufficiente andare nella cartella colori presente sul listino, selezionare il codice colore desiderato
ed inserirlo nel campo corretto (vedi legenda codice in alto). Nell’esempio che stiamo affrontando il colore scelto è un rosso amaranto cod. 06.
A questo punto il codice è completo: NOP055B 06 IR 01 NNN
NB: Sarà possibile abbinare al raditore anche le valvole Irsap. Il design e l’accuratezza dei materiali utilizzati ne garantiscono un’ottima funzionalità nel tempo, mantenendo
un disegno sobrio ed integrato con il corpo scaldante.
Da oggi le valvole Irsap sono disponibili non solo in bianco e cromato ma, a richiesta, anche nella stessa tinta del radiatore. Per informazioni, codici e prezzi vedi pagina
dedicata alle valvole (p. 486).
Vi ricordiamo che Irsap fornisce un’ampia gamma di accessori sia estetici che per l’allacciamento idraulico. Vedi pagine accessori.
* Nel considerare lo spazio disponibile per l’installazione è consigliabile tenere almeno 10 cm ai lati per consentire una corretta circolazione dell’aria.
