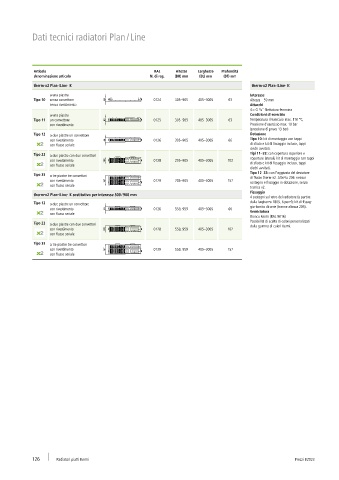

Dati tecnici radiatori Plan / Line
Articolo RAL Altezze Larghezze Profondità
denominazione articolo N. di reg. (BH) mm (BL) mm (BT) mm
therm-x2 Plan-/Line- K therm-x2 Plan-/Line- K
a una piastra Interasse
Tipo 10 senza convettore 0124 305–905 405–3005 63 Altezza – 59 mm
senza rivestimento Attacchi
4 × G 1/2" filettatura femmina
a una piastra Condizioni di esercizio
Tipo 11 un convettore 0125 305–905 405–3005 63 Temperatura d'esercizio max. 110 °C,
con rivestimento Pressione d'esercizio max. 10 bar
(pressione di prova 13 bar)
Tipo 12 a due piastre un convettore Dotazione
con rivestimento 0126 305–905 405–3005 66 Tipo 10: kit di montaggio con tappi
con flusso seriale di sfiato e kit di fissaggio incluso, tappi
ciechi avvitati.
Tipo 22 a due piastre con due convettori Tipi 11–33: con copertura superiore e
con rivestimento 0128 205–905 405–3005 102 coperture laterali, kit di montaggio con tappi
con flusso seriale di sfiato e kit di fissaggio incluso, tappi
ciechi avvitati.
Tipo 33 a tre piastre tre convettori Tipo 12–33: con l'aggiunta del deviatore
con rivestimento 0129 205–905 405–3005 157 di flusso therm-x2. Altezza 205: nessun
sostegno e fissaggio in dotazione, senza
con flusso seriale
tecnica x2.
Fissaggio
therm-x2 Plan-/Line- K sostitutivo per interasse 500 / 900 mm
4 sostegni sul retro del radiatore (a partire
Tipo 12 a due piastre un convettore dalla larghezza 1805, 6 pezzi); kit di fissag-
con rivestimento 0126 559, 959 405–3005 66 gio fornito di serie (tranne altezza 205).
con flusso seriale Verniciatura
Bianco Kermi (RAL 9016)
Tipo 22 a due piastre con due convettori Possibilità di scelta di colori personalizzati
con rivestimento 0128 559, 959 405–3005 102 dalla gamma di colori Kermi.
con flusso seriale
Tipo 33 a tre piastre tre convettori
con rivestimento 0129 559, 959 405–3005 157
con flusso seriale
126 Radiatori piatti Kermi Prezzi I/2023
