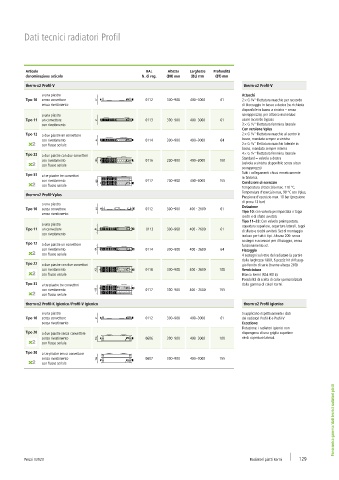

Dati tecnici radiatori Profil
Articolo RAL Altezze Larghezze Profondità
denominazione articolo N. di reg. (BH) mm (BL) mm (BT) mm
therm-x2 Profil-V therm-x2 Profil-V
a una piastra Attacchi
Tipo 10 senza convettore 0112 300–900 400–3000 61 2 × G 3/4" filettatura maschio per raccordo
senza rivestimento di bloccaggio in basso a destra (su richiesta
disponibile in basso a sinistra – senza
a una piastra sovrapprezzo), per attacco monotubo:
Tipo 11 un convettore 0113 300–900 400–3000 61 usare raccordo bypass
con rivestimento 3 × G 1/2" filettatura femmina laterale
Con versione Vplus
Tipo 12 a due piastre un convettore 2 × G 3/4" filettatura maschio al centro in
con rivestimento 0114 300–900 400–3000 64 basso, mandata sempre a sinistra
con flusso seriale 2 × G 3/4" filettatura maschio laterale in
basso, mandata sempre interna
Tipo 22 a due piastre con due convettori 4 × G 1/2" filettatura femmina laterale
con rivestimento 0116 200–900 400–3000 100 Standard = valvola a destra
con flusso seriale (valvola a sinistra disponibile senza alcun
sovrapprezzo)
Tipo 33 a tre piastre tre convettori Tutti i collegamenti chiusi ermeticamente
con rivestimento 0117 200–900 400–3000 155 in fabbrica.
Condizioni di esercizio
con flusso seriale
Temperatura d'esercizio max. 110 °C,
Temperatura d'esercizio max. 90 °C con Vplus,
therm-x2 Profil-Vplus
Pressione d'esercizio max. 10 bar (pressione
di prova 13 bar)
a una piastra
Tipo 10 senza convettore 0112 300–900 400 - 2600 61 Dotazione
senza rivestimento Tipo 10: con valvola preimpostata e tappi
ciechi e di sfiato avvitati.
Tipo 11–33: Con valvola preimpostata,
a una piastra copertura superiore, coperture laterali, tappi
Tipo 11 un convettore 0113 300–900 400 - 2600 61 di sfiato e ciechi avvitati. Set di montaggio
con rivestimento
incluso per tutti i tipi. Altezza 200: senza
sostegni e accessori per il fissaggio, senza
Tipo 12 a due piastre un convettore funzionamento x2.
con rivestimento 0114 300–900 400 - 2600 64 Fissaggio
con flusso seriale 4 sostegni sul retro del radiatore (a partire
dalla larghezza 1800, 6 pezzi); kit di fissag-
Tipo 22 a due piastre con due convettori gio fornito di serie (tranne altezza 200)
con rivestimento 0116 300–900 400 - 2600 100 Verniciatura
con flusso seriale Bianco Kermi (RAL 9016)
Possibilità di scelta di colori personalizzati
Tipo 33 a tre piastre tre convettori dalla gamma di colori Kermi.
con rivestimento 0117 300–900 400 - 2600 155
con flusso seriale
therm-x2 Profil-K igienico / Profil-V igienico therm-x2 Profil igienico
a una piastra Si applicano rispettivamente i dati
Tipo 10 senza convettore 0112 300–900 400–3000 61 dei radiatori Profil-K e Profil-V
senza rivestimento Eccezione:
Dotazione: i radiatori igienici non
Tipo 20 a due piastre senza convettore dispongono di una griglia superiore
senza rivestimento 0606 300–900 400–3000 100 né di coperture laterali.
con flusso seriale
Tipo 30 a tre piastre senza convettore
senza rivestimento 0607 300–900 400–3000 155
con flusso seriale
Panoramica gamma / dati tecnici radiatori piatti
Prezzi I/2023 Radiatori piatti Kermi 129
