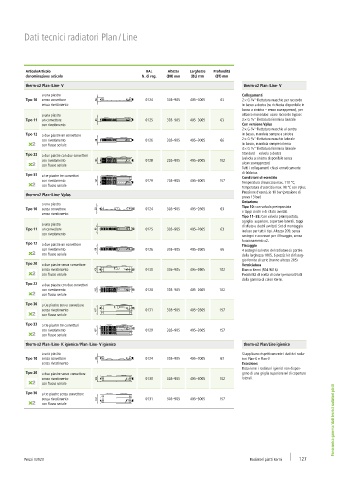

Dati tecnici radiatori Plan / Line
ArticoloArticolo RAL Altezze Larghezze Profondità
denominazione articolo N. di reg. (BH) mm (BL) mm (BT) mm
therm-x2 Plan-/Line- V therm-x2 Plan-/Line- V
a una piastra Collegamenti
Tipo 10 senza convettore 0124 305–905 405–3005 63 2 × G 3/4" filettatura maschio per raccordo
senza rivestimento in basso a destra (su richiesta disponibile in
basso a sinistra – senza sovrapprezzo), per
a una piastra attacco monotubo: usare raccordo bypass
Tipo 11 un convettore 0125 305–905 405–3005 63 3 × G 1/2" filettatura femmina laterale
con rivestimento Con versione Vplus
2 × G 3/4" filettatura maschio al centro
Tipo 12 a due piastre un convettore in basso, mandata sempre a sinistra
con rivestimento 0126 305–905 405–3005 66 2 × G 3/4" filettatura maschio laterale
con flusso seriale in basso, mandata sempre interna
4 × G 1/2" filettatura femmina laterale
Tipo 22 a due piastre con due convettori Standard = valvola a destra
con rivestimento 0128 205–905 405–3005 102 (valvola a sinistra disponibile senza
con flusso seriale alcun sovrapprezzo)
Tutti i collegamenti chiusi ermeticamente
Tipo 33 a tre piastre tre convettori di fabbrica.
con rivestimento 0129 205–905 405–3005 157 Condizioni di esercizio
Temperatura d'esercizio max. 110 °C,
con flusso seriale
Temperatura d'esercizio max. 90 °C con Vplus,
Pressione d'esercizio 10 bar (pressione di
therm-x2 Plan-/Line- Vplus
prova 13 bar)
Dotazione
a una piastra
Tipo 10 senza convettore 0124 305–905 405–2605 63 Tipo 10: con valvola preimpostata
senza rivestimento e tappi ciechi e di sfiato avvitati.
Tipo 11–33: Con valvola preimpostata,
agriglia superiore, coperture laterali, tappi
a una piastra di sfiato e ciechi avvitati. Set di montaggio
Tipo 11 un convettore 0125 305–905 405–2605 63 incluso per tutti i tipi. Altezza 205: senza
con rivestimento
sostegni e accessori per il fissaggio, senza
funzionamento x2.
Tipo 12 a due piastre un convettore Fissaggio
con rivestimento 0126 305–905 405–2605 66 4 sostegni sul retro del radiatore (a partire
con flusso seriale dalla larghezza 1805, 6 pezzi); kit di fissag-
gio fornito di serie (tranne altezza 205)
Tipo 20 a due piastre senza convettore Verniciatura
senza rivestimento 0130 305–905 405–2605 102 Bianco Kermi (RAL 9016)
con flusso seriale Possibilità di scelta di colori personalizzati
dalla gamma di colori Kermi.
Tipo 22 a due piastre con due convettori
con rivestimento 0128 305–905 405–2605 102
con flusso seriale
Tipo 30 a tre piastre senza convettore
senza rivestimento 0131 305–905 405–2605 157
con flusso seriale
Tipo 33 a tre piastre tre convettori
con rivestimento 0129 305–905 405–2605 157
con flusso seriale
therm-x2 Plan-/Line- K igienico / Plan-/Line- V igienico therm-x2 Plan/Line igienico
a una piastra Si applicano rispettivamente i dati dei radia-
Tipo 10 senza convettore 0124 305–905 405–3005 63 tori Plan-K e Plan-V
senza rivestimento Eccezione:
Dotazione: i radiatori igienici non dispon-
Tipo 20 a due piastre senza convettore gono di una griglia superiore né di coperture
senza rivestimento 0130 305–905 405–3005 102 laterali.
con flusso seriale
Panoramica gamma / dati tecnici radiatori piatti
Tipo 30 a tre piastre senza convettore
senza rivestimento 0131 305–905 405–3005 157
con flusso seriale
Prezzi I/2023 Radiatori piatti Kermi 127
