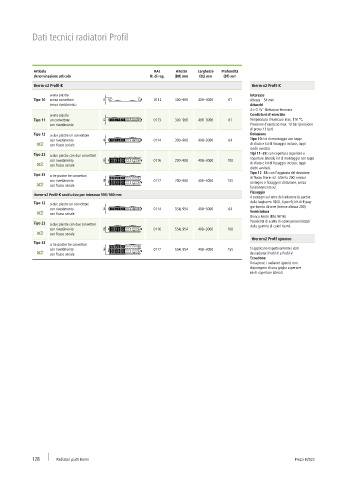

Dati tecnici radiatori Profil
Articolo RAL Altezze Larghezze Profondità
denominazione articolo N. di reg. (BH) mm (BL) mm (BT) mm
therm-x2 Profil-K therm-x2 Profil-K
a una piastra Interasse
Tipo 10 senza convettore 0112 300–900 400–3000 61 Altezza – 54 mm
senza rivestimento Attacchi
4 × G 1/2" filettatura femmina
a una piastra Condizioni di esercizio
Tipo 11 un convettore 0113 300–900 400–3000 61 Temperatura d'esercizio max. 110 °C,
con rivestimento Pressione d'esercizio max. 10 bar (pressione
di prova 13 bar)
Tipo 12 a due piastre un convettore Dotazione
con rivestimento 0114 300–900 400–3000 64 Tipo 10: kit di montaggio con tappi
con flusso seriale di sfiato e kit di fissaggio incluso, tappi
ciechi avvitati.
Tipo 22 a due piastre con due convettori Tipi 11–33: con copertura superiore e
con rivestimento 0116 200–900 400–3000 100 coperture laterali, kit di montaggio con tappi
con flusso seriale di sfiato e kit di fissaggio incluso, tappi
ciechi avvitati.
Tipo 33 a tre piastre tre convettori Tipo 12–33: con l'aggiunta del deviatore
con rivestimento 0117 200–900 400–3000 155 di flusso therm-x2. Altezza 200: nessun
sostegno o fissaggi in dotazione, senza
con flusso seriale
funzionamento x2.
Fissaggio
therm-x2 Profil-K sostitutivo per interasse 500 / 900 mm
4 sostegni sul retro del radiatore (a partire
Tipo 12 a due piastre un convettore dalla larghezza 1800, 6 pezzi); kit di fissag-
con rivestimento 0114 554, 954 400–3000 64 gio fornito di serie (tranne altezza 200)
con flusso seriale Verniciatura
Bianco Kermi (RAL 9016)
Tipo 22 a due piastre con due convettori Possibilità di scelta di colori personalizzati
con rivestimento 0116 554, 954 400–3000 100 dalla gamma di colori Kermi.
con flusso seriale
therm-x2 Profil igienico
Tipo 33 a tre piastre tre convettori
con rivestimento 0117 554, 954 400–3000 155 Si applicano rispettivamente i dati
con flusso seriale dei radiatori Profil-K e Profil-V
Eccezione:
Dotazione: i radiatori igienici non
dispongono di una griglia superiore
né di coperture laterali.
128 Radiatori piatti Kermi Prezzi I/2023
