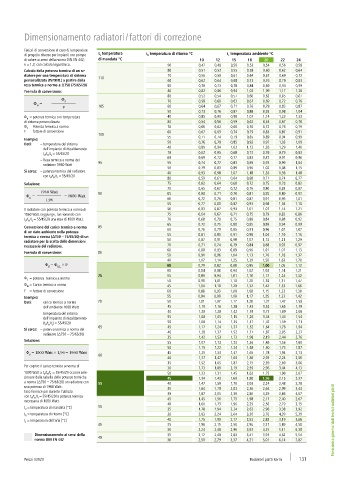

Dimensionamento radiatori / fattori di correzione

Fattori di conversione el caso di temperature
di progetto diverse per impianti con pompe t temperatura t temperatura di ritorno °C t temperatura ambiente °C
V
R
L
di calore ai sensi della norma DIN EN 442; di mandata °C 10 12 15 18 20 22 24
n = 1,3; con calcolo logaritmico. 90 0,47 0,48 0,50 0,53 0,54 0,56 0,58
Calcolo della potenza termica di un ra- 80 0,51 0,52 0,55 0,58 0,60 0,62 0,64
diatore per una temperatura di sistema 110 70 0,56 0,58 0,61 0,64 0,67 0,69 0,72
personalizzata (tV/tR/tL) a partire dalla 60 0,62 0,64 0,68 0,73 0,76 0,79 0,83
resa termica a norma a ∆T50 (75/65/20) 50 0,70 0,73 0,78 0,84 0,89 0,94 0,99
Formula di conversione: 40 0,82 0,86 0,94 1,02 1,09 1,17 1,26
80 0,52 0,54 0,57 0,60 0,62 0,65 0,67
Φ 70 0,58 0,60 0,63 0,67 0,69 0,72 0,76
Φ = S
H
F 105 60 0,64 0,67 0,71 0,76 0,79 0,83 0,87
50 0,73 0,76 0,82 0,88 0,93 0,98 1,04
Φ = potenza termica con temperatura 40 0,85 0,90 0,98 1,07 1,14 1,23 1,33
H
di sistema personalizzata 80 0,54 0,56 0,59 0,63 0,65 0,67 0,70
= Potenza termica a norma 70 0,60 0,62 0,66 0,70 0,72 0,76 0,79
Φ S
F = fattore di conversione 60 0,67 0,69 0,74 0,79 0,83 0,87 0,91
100 55 0,71 0,74 0,79 0,85 0,89 0,94 0,99
Esempio: 50 0,76 0,79 0,85 0,92 0,97 1,03 1,09
Dati: – temperatura del sistema
dell'impianto di riscaldamento 40 0,89 0,94 1,02 1,12 1,20 1,29 1,40
/t /t = 55/45/20 70 0,62 0,65 0,68 0,73 0,76 0,79 0,83
t V R L 60 0,69 0,72 0,77 0,83 0,87 0,91 0,96
– Resa termica a norma del 95 55 0,74 0,77 0,83 0,89 0,93 0,99 1,04
radiatore 1960 Watt
50 0,79 0,83 0,89 0,96 1,02 1,08 1,15
Si cerca: – potenza termica del radiatore 40 0,93 0,98 1,07 1,18 1,26 1,36 1,48
/t /t = 55/45/20
80 0,59 0,61 0,64 0,68 0,71 0,74 0,77
con t V R L
Soluzione: 75 0,62 0,64 0,68 0,72 0,75 0,78 0,82
70 0,65 0,67 0,72 0,76 0,80 0,83 0,87
1960 Watt 90 65 0,68 0,71 0,76 0,81 0,85 0,89 0,93
Φ = 1,96 = 1000 Watt 60 0,72 0,76 0,81 0,87 0,91 0,96 1,01
H
55 0,77 0,81 0,87 0,93 0,98 1,04 1,10
Il radiatore con potenza termica a norma di 50 0,83 0,87 0,93 1,01 1,07 1,14 1,21
1960 Watt raggiunge, funzionando con 75 0,64 0,67 0,71 0,75 0,79 0,82 0,86
/t /t = 55/45/20 una resa di 1000 Watt. 70 0,68 0,70 0,75 0,80 0,84 0,88 0,92
t V R L
65 0,72 0,75 0,80 0,85 0,89 0,94 0,99
Conversione del carico termico a norma 85
di un dato ambiente nella potenza 60 0,76 0,79 0,85 0,91 0,96 1,01 1,07
termica a norma (∆T50 – 75/65/20) di un 55 0,81 0,85 0,91 0,98 1,04 1,10 1,16
radiatore per la scelta delle dimensioni 50 0,87 0,91 0,98 1,07 1,13 1,21 1,29
necessarie del radiatore. 70 0,71 0,74 0,79 0,84 0,88 0,93 0,97
60 0,80 0,83 0,89 0,96 1,01 1,07 1,13
Formula di conversione: 80
50 0,91 0,96 1,04 1,13 1,20 1,28 1,37
40 1,07 1,14 1,25 1,39 1,50 1,63 1,78
Φ = Φ × F
S HL 65 0,79 0,82 0,88 0,95 1,00 1,05 1,12
60 0,84 0,88 0,94 1,02 1,08 1,14 1,21
75 55 0,89 0,94 1,01 1,10 1,17 1,24 1,32
Φ = potenza termica a norma 50 0,96 1,01 1,10 1,20 1,28 1,37 1,47
S
= Carico termico a norma
Φ HL 45 1,04 1,10 1,20 1,32 1,42 1,53 1,66
F = fattore di conversione 60 0,88 0,93 1,00 1,08 1,15 1,22 1,30
Esempio: 55 0,94 0,99 1,08 1,17 1,25 1,33 1,42
Dati: – carico termico a norma 70 50 1,01 1,07 1,17 1,28 1,37 1,47 1,58
dell'ambiente 1000 Watt 45 1,10 1,16 1,28 1,42 1,52 1,65 1,79
– temperatura del sistema 40 1,20 1,28 1,42 1,59 1,73 1,89 2,08
dell'impianto di riscaldamento 55 1,00 1,05 1,15 1,26 1,34 1,43 1,54
/t /t ) = 55/45/20 50 1,08 1,14 1,25 1,37 1,47 1,59 1,71
(t V R L 65 45 1,17 1,24 1,37 1,52 1,64 1,78 1,94
Si cerca: – potenza termica a norma del 40 1,28 1,37 1,52 1,71 1,87 2,05 2,27
radiatore (∆T50 – 75/65/20)
35 1,42 1,53 1,73 1,98 2,19 2,44 2,76
Soluzione:
55 1,07 1,13 1,23 1,36 1,45 1,56 1,68
50 1,15 1,22 1,34 1,48 1,60 1,73 1,87
Φ = 1000 Watt × 1,96 = 1960 Watt 45 1,25 1,33 1,47 1,65 1,78 1,94 2,13
S
60
40 1,37 1,47 1,64 1,86 2,03 2,24 2,50
35 1,52 1,65 1,87 2,15 2,39 2,69 3,06
Per coprire il carico termico a norma di 30 1,73 1,89 2,19 2,59 2,96 3,44 4,13
/t /t = 55/45/20 occorre sele-
1000 Watt a t V R L 50 1,23 1,31 1,45 1,62 1,75 1,90 2,07
zionare dalla tabella delle potenze termiche 45 1,34 1,43 1,60 1,80 1,96 2,15 2,37
a norma (∆T50 – 75/65/20) un radiatore con 55 40 1,47 1,59 1,78 2,03 2,24 2,48 2,78
una potenza di 1960 Watt. 35 1,64 1,78 2,03 2,36 2,64 2,99 3,43
Esso fornisce poi durante l'utilizzo 30 1,87 2,05 2,39 2,86 3,29 3,86 4,67
/t /t = 55/45/20 la potenza termica
con t V R L 45 1,45 1,56 1,75 1,98 2,17 2,40 2,67
necessaria di 1000 Watt. 40 1,60 1,73 1,96 2,25 2,50 2,79 3,15
= temperatura di mandata [°C] 50
t V 35 1,78 1,94 2,24 2,63 2,96 3,38 3,92
= temperatura di ritorno [°C] 30 2,03 2,24 2,64 3,20 3,70 4,39 5,39
t R
= temperatura dell'aria [°C] 40 1,75 1,90 2,17 2,53 2,83 3,19 3,66
t L Panoramica gamma / dati tecnici radiatori piatti
45 35 1,96 2,15 2,50 2,96 3,37 3,89 4,58
30 2,24 2,48 2,96 3,63 4,25 5,11 6,38
Dimensionamento ai sensi della 35 2,17 2,40 2,83 3,41 3,93 4,62 5,54
norma DIN EN 442 40 30 2,50 2,79 3,37 4,21 5,01 6,14 7,87
