P. 130

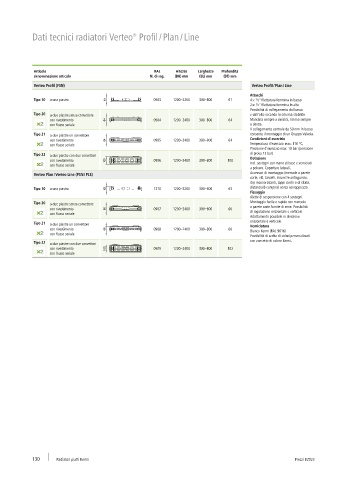

Dati tecnici radiatori Verteo Profil / Plan / Line
®
Articolo RAL Altezze Larghezze Profondità
denominazione articolo N. di reg. (BH) mm (BL) mm (BT) mm
Verteo Profil (FSN) Verteo Profil / Plan / Line
Attacchi
Tipo 10 a una piastra 0903 1200–2200 300–800 61 4 × 1/2" filettatura femmina in basso
2 × 1/2" filettatura femmina in alto
Possibilità di collegamento dal basso
Tipo 20 a due piastre senza convettore e dall'alto secondo lo schema stabilito.
con rivestimento 0904 1200–2400 300–800 64 Mandata sempre a sinistra, ritorno sempre
con flusso seriale a destra.
Il collegamento centrale da 50 mm in basso
Tipo 21 a due piastre un convettore consente il montaggio di un Gruppo Valvola.
con rivestimento 0905 1200–2400 300–800 64 Condizioni di esercizio
con flusso seriale Temperatura d'esercizio max. 110 °C,
Pressione d'esercizio max. 10 bar (pressione
Tipo 22 a due piastre con due convettori di prova 13 bar)
con rivestimento 0906 1200–2400 300–800 100 Dotazione
con flusso seriale Incl. sostegni con mano di base e verniciati
a polvere. Coperture laterali.
Verteo Plan / Verteo Line (PSN / PLS) Accessori di montaggio (mensole a parete
corte, viti, tasselli, sicurezze antisgancio,
clip insonorizzanti, tappi ciechi e di sfiato,
Tipo 10 a una piastra 1210 1200–2200 300–800 63 distanziali) compresi senza sovrapprezzo.
Fissaggio
Alette di sospensione con 4 sostegni.
Tipo 20 a due piastre senza convettore Montaggio facile e rapido con mensole
con rivestimento 0907 1200–2400 300–800 66 a parete corte fornite di serie. Possibilità
con flusso seriale di regolazione orizzontale e verticale.
Adattamento possibile in direzione
Tipo 21 a due piastre un convettore orizzontale e verticale.
con rivestimento 0908 1200–2400 300–800 66 Verniciatura
Bianco Kermi (RAL 9016)
con flusso seriale
Possibilità di scelta di colori personalizzati
Tipo 22 a due piastre con due convettori con concetto di colore Kermi.
con rivestimento 0909 1200–2400 300–800 102
con flusso seriale
130 Radiatori piatti Kermi Prezzi I/2023
