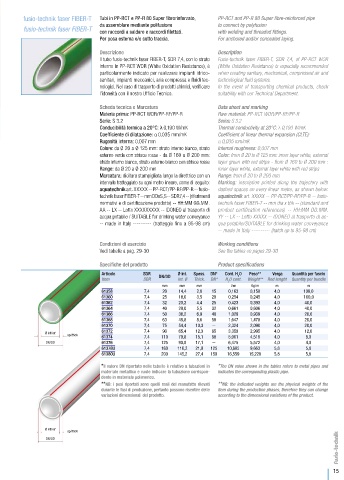

fusio-technik faser FIBER-T Tubi in PP-RCT e PP-R 80 Super fibrorinforzato, PP-RCT and PP-R 80 Super fibre-reinforced pipe
da assemblare mediante polifusione to connect by polyfusion
fusio-technik faser FIBER-T con raccordi a saldare e raccordi filettati. with welding and threaded fittings.
Per posa esterna e/o sotto traccia. For anchored and/or concealed laying.

Descrizione Description
Il tubo fusio-technik faser FIBER-T, SDR 7,4, con lo strato Fusio-technik faser FIBER-T, SDR 7,4, of PP-RCT WOR
interno in PP-RCT WOR (White Oxidation Resistance), è (White Oxidation Resistance) is especially recommended
particolarmente indicato per realizzare impianti idrico- when creating sanitary, mechanical, compressed air and
sanitari, impianti meccanici, aria compressa e fluidi tec- technological fluid systems.
nologici. Nel caso di trasporto di prodotti chimici, verificare In the event of transporting chemical products, check
l’idoneità con il nostro Ufficio Tecnico. suitability with our Technical Department.

Scheda tecnica e Marcatura Data sheet and marking
Materia prima: PP-RCT WOR/PP-RF/PP-R Raw material: PP-RCT WOR/PP-RF/PP-R
Serie: S 3.2 Series: S 3.2
Conducibilità termica a 20°C: λ 0,190 W/mK Thermal conductivity at 20°C: λ 0,190 W/mK
Coefficiente di dilatazione: α 0,035 mm/mK Coefficient of linear thermal expansion (CLTE):
Rugosità interna: 0,007 mm α 0,035 mm/mK
Colore: da Ø 20 a Ø 125 mm: strato interno bianco, strato Internal roughness: 0,007 mm
esterno verde con strisce rosse - da Ø 160 a Ø 200 mm: Color: from Ø 20 to Ø 125 mm: inner layer white, external
strato interno bianco, strato esterno bianco con strisce rosse layer green with red strips - from Ø 160 to Ø 200 mm :
Range: da Ø 20 a Ø 200 mm inner layer white, external layer white with red strips
Marcatura: dicitura stampigliata lungo la direttrice con un Range: from Ø 20 to Ø 200 mm
intervallo tratteggiato su ogni metro lineare, come di seguito: Marking: inscription printed along the trajectory with
aquatechnik art. XXXXX -- PP-RCT/PP-RF/PP-R -- fusio- dashed spaces on every linear metre, as shown below:
technik faser FIBER-T -- mm DDxS,S -- SDR7,4 -- (riferimenti aquatechnik art. XXXXX -- PP-RCT/PP-RF/PP-R -- fusio-
normativi e di certificazione prodotto) -- HH:MM GG.MM. technik faser FIBER-T -- mm dia x thk -- (standard and
AA -- LX -- Lotto XXXXXXXXX -- IDONEO al trasporto di product certification references) -- HH:MM DD.MM.
acqua potabile / SUITABLE for drinking water conveyance YY -- LX -- Lotto XXXXX -- IDONEO al trasporto di ac-
-- made in Italy ---------- (tratteggio fino a 95-98 cm) qua potabile/SUITABLE for drinking water conveyance
-- made in Italy ---------- (hatch up to 95-98 cm)

Condizioni di esercizio Working conditions
Vedi tabelle a pag. 29-30 See the tables on pages 29-30

Specifiche del prodotto Product specifications
Articolo SDR DN/OD Ø int. Spess. DN* Cont. H O Peso** Verga Quantità per fascio
2
Item SDR int. Ø Thick. DN* H O cont. Weight** Rod lenght Quantity per bundle
2
mm mm mm l/m Kg/m m m
61358 7,4 20 14,4 2,8 15 0,163 0,158 4,0 100,0
61360 7,4 25 18,0 3,5 20 0,254 0,245 4,0 100,0
61362 7,4 32 23,2 4,4 25 0,423 0,393 4,0 40,0
61364 7,4 40 29,0 5,5 32 0,661 0,606 4,0 40,0
61366 7,4 50 36,2 6,9 40 1,029 0,939 4,0 20,0
61368 7,4 63 45,8 8,6 50 1,647 1,478 4,0 20,0
61370 7,4 75 54,4 10,3 -- 2,324 2,090 4,0 20,0
61372 7,4 90 65,4 12,3 65 3,359 2,995 4,0 12,0
Ø int/int
sp/thick
61374 7,4 110 79,8 15,1 80 5,001 4,519 4,0 8,0
DN/OD 61376 7,4 125 90,8 17,1 -- 6,475 5,572 4,0 4,0
61378U 7,4 160 116,2 21,9 125 10,605 9,663 5,8 5,8
61380U 7,4 200 145,2 27,4 150 16,559 15,220 5,8 5,8
*Il valore DN riportato nelle tabelle è relativo a tubazioni in *The DN value shown in the tables refers to metal pipes and
materiale metallico e vuole indicare la tubazione corrispon- indicates the corresponding plastic pipe.
dente in materiale polimerico.
**NB: i pesi riportati sono quelli reali del manufatto rilevati **NB: the indicated weights are the physical weights of the
durante le fasi di produzione, pertanto possono risentire delle item during the production phases, therefore they can change
variazioni dimensionali del prodotto. according to the dimensional variations of the product.

Ø int/int sp/thick
DN/OD
