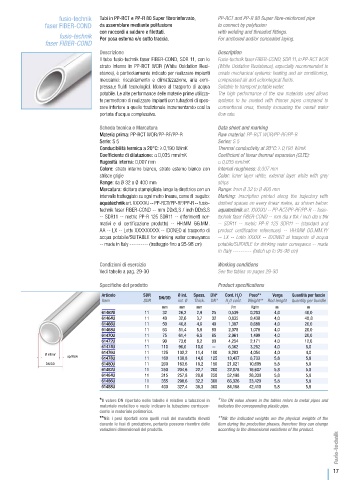

Page 19 - AQUATECHNIK - FUSIO-TECHNIK

fusio-technik Tubi in PP-RCT e PP-R 80 Super fibrorinforzato, PP-RCT and PP-R 80 Super fibre-reinforced pipe
faser FIBER-COND da assemblare mediante polifusione to connect by polyfusion
con raccordi a saldare e filettati. with welding and threaded fittings.
fusio-technik Per posa esterna e/o sotto traccia. For anchored and/or concealed laying.
faser FIBER-COND
Descrizione Description
Il tubo fusio-technik faser FIBER-COND, SDR 11, con lo Fusio-technik faser FIBER-COND, SDR 11, in PP-RCT WOR
strato interno in PP-RCT WOR (White Oxidation Resi- (White Oxidation Resistance), especially recommended to
stance), è particolarmente indicato per realizzare impianti create mechanical systems: heating and air conditioning,
meccanici: riscaldamento e climatizzazione, aria com- compressed air and echnological fluids.
pressa,e fluidi tecnologici. Idoneo al trasporto di acqua Suitable to transport potable water.
potabile. Le alte performance delle materie prime utilizza- The high performance of the raw materials used allows
te permettono di realizzare impianti con tubazioni di spes- systems to be created with thinner pipes compared to
sore inferiore a quello tradizionale incrementando così la conventional ones, thereby increasing the overall water
portata d’acqua complessiva. flow rate.

Scheda tecnica e Marcatura Data sheet and marking
Materia prima: PP-RCT WOR/PP-RF/PP-R Raw material: PP-RCT WOR/PP-RF/PP-R
Serie: S 5 Series: S 5
Conducibilità termica a 20°C: λ 0,190 W/mK Thermal conductivity at 20°C: λ 0,190 W/mK
Coefficiente di dilatazione: α 0,035 mm/mK Coefficient of linear thermal expansion (CLTE):
Rugosità interna: 0,007 mm α 0,035 mm/mK
Colore: strato interno bianco, strato esterno bianco con Internal roughness: 0,007 mm
strisce grigie Color: inner layer white, external layer white with grey
Range: da Ø 32 a Ø 400 mm strips
Marcatura: dicitura stampigliata lungo la direttrice con un Range: from Ø 32 to Ø 400 mm
intervallo tratteggiato su ogni metro lineare, come di seguito: Marking: inscription printed along the trajectory with
aquatechnik art. XXXXXU -- PP-RCT/PP-RF/PP-R -- fusio- dashed spaces on every linear metre, as shown below:
technik faser FIBER-COND -- mm DDxS,S / inch DDxS.S aquatechnik art. XXXXXU -- PP-RCT/PP-RF/PP-R -- fusio-
-- SDR11 -- metric PP-R 125 SDR11 -- (riferimenti nor- technik faser FIBER-COND -- mm dia x thk / inch dia x thk
mativi e di certificazione prodotto) -- HH:MM GG.MM. -- SDR11 -- metric PP-R 125 SDR11 -- (standard and
AA -- LX -- Lotto XXXXXXXXX -- IDONEO al trasporto di product certification references) -- HH:MM DD.MM.YY
acqua potabile/SUITABLE for drinking water conveyance -- LX -- Lotto XXXXX -- IDONEO al trasporto di acqua
-- made in Italy ---------- (tratteggio fino a 95-98 cm) potabile/SUITABLE for drinking water conveyance -- made
in Italy ---------- (hatch up to 95-98 cm)

Condizioni di esercizio Working conditions
Vedi tabelle a pag. 29-30 See the tables on pages 29-30

Specifiche del prodotto Product specifications
Articolo SDR DN/OD Ø int. Spess. DN* Cont. H O Peso** Verga Quantità per fascio
2
Item SDR int. Ø Thick. DN* H O cont. Weight** Rod lenght Quantity per bundle
2
mm mm mm l/m Kg/m m m
61462U 11 32 26,2 2,9 25 0,539 0,283 4,0 40,0
61464U 11 40 32,6 3,7 32 0,835 0,438 4,0 40,0
61466U 11 50 40,8 4,6 40 1,307 0,680 4,0 20,0
61468U 11 63 51,4 5,8 50 2,075 1,070 4,0 20,0
61470U 11 75 61,4 6,8 65 2,961 1,499 4,0 20,0
61472U 11 90 73,6 8,2 80 4,254 2,171 4,0 12,0
61474U 11 110 90,0 10,0 -- 6,362 3,282 4,0 8,0
61476U 11 125 102,2 11,4 100 8,203 4,054 4,0 4,0
Ø int/int
sp/thick 61478U 11 160 130,8 14,6 125 13,437 6,733 5,8 5,8
DN/OD 61480U 11 200 163,6 18,2 150 21,021 10,695 5,8 5,8
61482U 11 250 204,6 22,7 200 32,878 16,607 5,8 5,8
61484U 11 315 257,8 28,6 250 52,198 26,330 5,8 5,8
61486U 11 355 290,6 32,2 300 66,326 33,420 5,8 5,8
61488U 11 400 327,4 36,3 300 84,188 42,410 5,8 5,8

*Il valore DN riportato nelle tabelle è relativo a tubazioni in *The DN value shown in the tables refers to metal pipes and
materiale metallico e vuole indicare la tubazione corrispon- indicates the corresponding plastic pipe.
dente in materiale polimerico.
**NB: i pesi riportati sono quelli reali del manufatto rilevati **NB: the indicated weights are the physical weights of the
durante le fasi di produzione, pertanto possono risentire delle item during the production phases, therefore they can change
variazioni dimensionali del prodotto. according to the dimensional variations of the product.

17
